【基板間接続用ポゴピンコネクタ】APC0401-35023

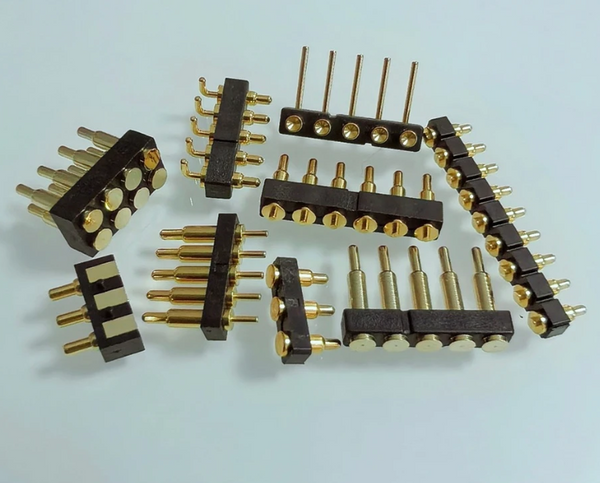

Johoty製の基板間接続用ポゴピンコネクタです。内部にばね機構を備えた可動接点を使用し、対向するプリント基板の接点パッドに押し付けることで電気的な接続を確保します。接点が軸方向に伸縮するため、基板間の距離や組み立て時の寸法公差を吸収しやすく、固定式コネクタでは対応が難しい接続条件にも柔軟に対応できる構造です。基板同士を重ねて配置する機器や、モジュールの着脱・交換が必要な電子機器の接続部に使用されます。 接点数、端子間隔、動作高さ、ストローク、ばね荷重、接点材料、表面めっき、ハウジング形状、基板への取り付け方式などを用途に合わせてカスタマイズできます。電源、グランド、信号、検出用接点を一つのコネクタに統合する構成にも対応し、機器内部の配線を簡素化しながら省スペース化を図れます。産業用制御機器、センサーモジュール、バッテリー・電源モジュール、携帯型電子機器、医療・検査装置、ドッキングステーションなど、基板間の安定した電気接続が求められる用途に適したコネクタです。 商品詳細 ・メーカー：Johoty・型番：APC0401-35023・製品カテゴリー：電子接続部品・製品種類：基板間接続用ポゴピンコネクタ・商品タイプ：ボード・ツー・ボードスプリング接点コネクタ・接続方式：ばね式接点・接続対象：プリント基板間・基板配置：平行、垂直、直角、オフセット配置などに対応・接点数・配列：カスタマイズ対応・端子間隔：カスタマイズ対応・動作高さ・接点ストローク：カスタマイズ対応・ばね荷重：カスタマイズ対応・接点材料：黄銅、ベリリウム銅、テルル銅など・表面処理：金、銀、パラジウムなどのめっきに対応・ハウジング材料：LCP、PA46、PEEK、HTNなど・取り付け方式：表面実装、スルーホール、圧入、直角実装など・対応する電気的機能：電源供給、グランド、信号伝送、検出・主な用途：産業用制御機器、センサーモジュール、電源モジュール、携帯型電子機器、医療・検査装置、ドッキングステーション
