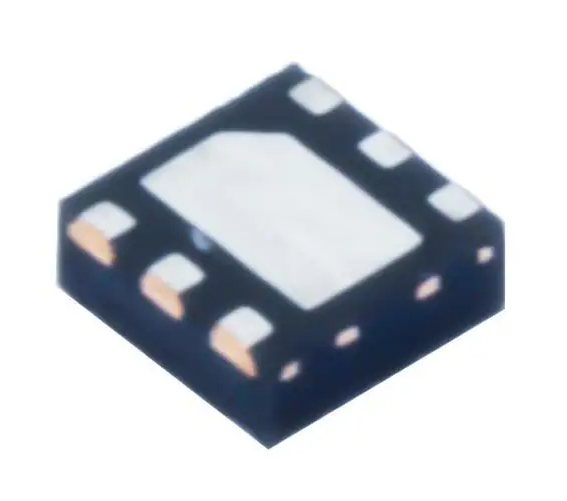

【低ドロップアウト・リニアレギュレータ（LDO）】LP5912Q1.5DRVRQ1

Texas Instruments製の車載対応500mA低ノイズLDOリニア電圧レギュレータです。1.6V～6.5Vの入力電圧に対応し、1.5Vの固定出力を最大500mAで供給できます。RF回路やアナログ回路など、低ノイズ・高い電源安定性が求められる用途に適しています。

出力ノイズは12µVRMS（標準）、PSRRは1kHzで75dB（標準）と低ノイズ特性に優れています。また、逆電流保護、過熱保護、短絡保護、ソフトスタート、Power Good機能などを備えています。1µFのセラミック入力・出力コンデンサで安定動作できるため、部品点数を抑えた小型電源回路を構成できます。

AEC-Q100認定の車載向け製品で、-40℃～125℃の動作温度範囲に対応しています。WSON-6（DRV）パッケージを採用した小型表面実装タイプです。

商品詳細

• 型番：LP5912Q1.5DRVRQ1
• メーカー：Texas Instruments
• 製品種類：LDOリニア電圧レギュレータ
• 商品タイプ：車載対応・低ノイズLDOレギュレータ
• 製品カテゴリー：LDOレギュレータ
• シリーズ：LP5912-Q1
• 出力タイプ：固定
• 出力電圧：1.5V
• 最大出力電流：500mA
• 入力電圧範囲：1.6V～6.5V
• チャネル数：1
• 出力ノイズ：12µVRMS（標準）
• PSRR：75dB（標準、1kHz）
• 静止電流：30µA（標準、無負荷・イネーブル時）
• ドロップアウト電圧：低ドロップアウト
• 保護機能：逆電流保護、過熱保護、短絡保護
• 機能：Enable、Power Good、ソフトスタート、出力自動放電
• 安定化コンデンサ：1µFセラミックコンデンサ対応
• 車載対応：AEC-Q100準拠
• パッケージ：WSON-6（DRV、2 × 2mm）
• 実装方式：SMD（表面実装）
• 動作温度範囲：-40℃～125℃
• 鉛フリー：対応
• RoHS対応：対応
• REACH対応：対応
• 主な用途：車載ECU、RF回路、アナログ回路、センサ、通信機器、車載インフォテインメント、各種電源回路
