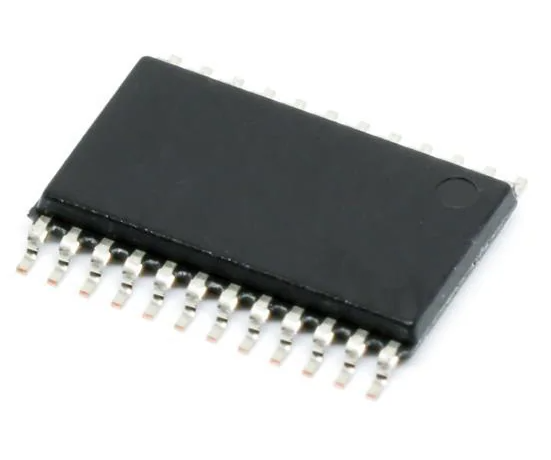

【デュアル降圧型LEDコントローラ】TPS92518HVQPWPRQ1

Texas Instruments製の車載向けデュアル降圧型LEDコントローラICです。2つの独立したBuck LEDコントローラを内蔵し、SPIインターフェースによる設定・制御に対応しています。6.5～65Vの広い入力電圧範囲に対応する高耐圧タイプです。

アナログ調光とPWM調光の両方に対応し、最大10,000:1のPWM調光比を実現できます。車載用のLEDヘッドライトやアダプティブLEDマトリクス照明など、高精度なLED電流制御が求められる用途に適しています。AEC-Q100 Grade 1にも対応しています。

商品詳細

• 型番：TPS92518HVQPWPRQ1
• メーカー：Texas Instruments
• 製品カテゴリー：電源管理IC
• 製品種類：LEDドライバ
• 商品タイプ：デュアル降圧型LEDコントローラ
• 用途分類：LED駆動・車載照明制御
• シリーズ：TPS92518HV-Q1
• チャネル数：2チャネル
• LED出力数：2
• トポロジー：降圧（Buck）
• 入力電圧範囲：6.5～65V
• 出力電圧範囲：0～62V
• 最大出力電流：5A／チャネル
• スイッチング周波数：1kHz～2MHz
• 最大スイッチング周波数：2MHz
• 調光方式：アナログ調光、PWM調光
• PWM調光比：最大10,000:1
• アナログ調光比：最大255:1
• 制御方式：準ヒステリシス制御（Quasi-Hysteretic Control）
• インターフェース：SPI
• SPIによる設定：対応
• 電流制限：サイクルごとの電流制限
• ハイサイド電流検出：対応
• シャントFET調光：対応
• デジタルキャリブレーション：対応
• LEDビニング：対応
• 故障監視・報告：対応
• 車載規格：AEC-Q100
• 車載グレード：Grade 1
• 動作温度範囲：-40～+125℃
• パッケージ：HTSSOP（PWP）
• ピン数：24ピン
• パッケージサイズ：約7.9 × 4.5mm
• 実装方式：SMD（表面実装）
• 包装：テープ＆リール
• 主な用途：車載ヘッドライト、アダプティブLEDヘッドライト、LEDマトリクス照明、車載照明モジュール、一般照明、LED電源回路
