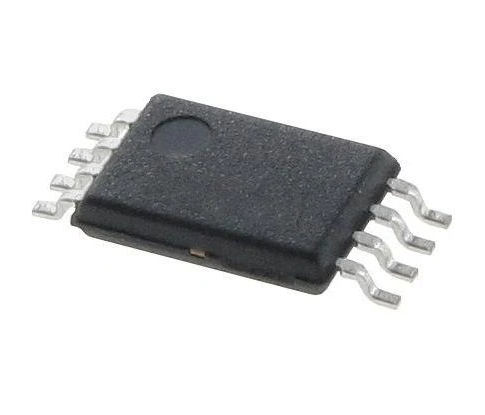

【デュアルオペアンプ】TS922IPT

STMicroelectronics製のレール・ツー・レール入出力対応デュアルBiCMOSオペアンプです。2回路のオペアンプを1パッケージに内蔵し、2.7～12Vの単電源で動作できるため、低電圧・バッテリー駆動の電子機器に適しています。入力・出力ともにレール・ツー・レールに対応しており、電源電圧の範囲を有効に利用できるのが特長です。

低ノイズ、低歪み、低オフセット特性に加えて最大80mAの高い出力電流能力を備えており、一般的な信号増幅だけでなく、低インピーダンス負荷の駆動にも対応します。STMicroelectronicsでは32Ω負荷を駆動可能な高出力電流オペアンプとして位置付けており、ポータブルオーディオ機器、ラインドライバ、アクチュエータドライバ、計測・信号処理回路などに適しています。

また、最大500pFの容量性負荷に対して安定した動作が可能で、高速インターフェースやオーディオ回路など、負荷条件が変化する用途にも使いやすい設計です。4MHzの利得帯域幅積と約1.3V/µsのスルーレートを備え、低電圧で動作する汎用アナログ回路用オペアンプとして幅広く利用できます。

商品詳細

• メーカー：STMicroelectronics
• 製品シリーズ：TS922
• 製品カテゴリー：アナログIC
• 製品種類：オペアンプ
• 商品タイプ：デュアル汎用オペアンプ
• 回路数：2回路
• アンプ方式：BiCMOS
• 入力方式：レール・ツー・レール
• 出力方式：レール・ツー・レール
• 電源電圧範囲：2.7～12V
• 推奨用途：低電圧・単電源回路
• 利得帯域幅積（GBW）：4MHz
• スルーレート：約1.3V/µs
• 入力オフセット電圧：約3mV
• 入力バイアス電流：約100nA
• 入力オフセット電流：約30nA
• 入力電圧ノイズ密度：約9nV/√Hz
• CMRR：約80dB
• 最大出力電流：約80mA
• 駆動可能負荷：32Ωクラス
• 容量性負荷：最大500pFまで安定動作
• ESD保護：内蔵
• ESD耐性：約2kV
• ラッチアップ耐性：対応
• 動作温度範囲：-40～+125℃
• 実装方式：表面実装（SMD）
• パッケージ：TSSOP-8
• 端子数：8ピン
• パッケージ寸法：約4.4 × 3.0mmクラス
• グレード：Industrial
• RoHS：Ecopack3対応
• 主な用途：オーディオ回路、ラインドライバ、アクチュエータドライバ、信号増幅、センサー信号処理、計測機器、携帯機器など
