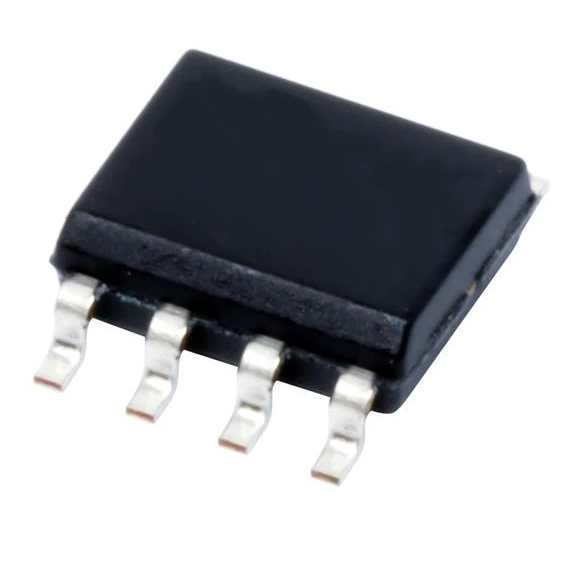

【デュアルオペアンプ】TLV2372QDRG4Q1

Texas Instruments製の車載用デュアル・レール・ツー・レール入出力（RRIO）オペアンプです。
2.7～16Vの広い単電源電圧範囲に対応し、3MHzのゲイン帯域幅積と2.4V/µsのスルーレートを備えています。
入力・出力ともにレール・ツー・レール動作に対応しているため、低電圧の単電源回路でも電源電圧を有効に利用したアナログ信号処理が可能です。
CMOS入力による高入力インピーダンスと低入力バイアス電流を備えており、ECU、ボディ制御モジュール、バッテリーマネジメントシステム（BMS）、HEV/EVインバータなどの車載アプリケーションに適しています。
AEC-Q100に準拠した車載グレード品で、−40～＋125℃の広い温度範囲に対応しているため、自動車の各種センサ信号処理やアナログ制御回路などに使用できます。(ti.com)

商品詳細

• メーカー：Texas Instruments
• 製品シリーズ：TLV2372-Q1
• 製品タイプ：デュアルオペアンプ
• 用途分類：車載用オペアンプ
• アンプ構成：2回路
• 入力方式：CMOS入力
• 入力・出力方式：レール・ツー・レール（RRIO）
• 電源電圧範囲：2.7～16V
• ゲイン帯域幅積（GBW）：3MHz
• スルーレート：2.4V/µs
• 入力バイアス電流：1pA（代表値）
• 入力電圧ノイズ密度：39nV/√Hz
• 電源電流：550µA/チャネル（代表値）
• 出力電流：最大16mA/チャネル
• 入力オフセット電圧：仕様条件により最大2mVクラス
• 動作温度範囲：−40～＋125℃
• 車載規格：AEC-Q100 Qualified
• 温度グレード：Grade 1
• ESD HBM：Class 2
• ESD CDM：Class C4B
• パッケージ：SOIC
• パッケージコード：D
• ピン数：8ピン
• 実装方式：表面実装（SMD）
• リード仕上げ：NiPdAu
• RoHS：対応
• REACH：対応
• パッケージ数量：2,500個（Large Tape & Reel）
• 主な用途：ECU、ボディ制御、BMS、HEV/EVインバータ、車載センサ信号処理、アナログ制御回路など
