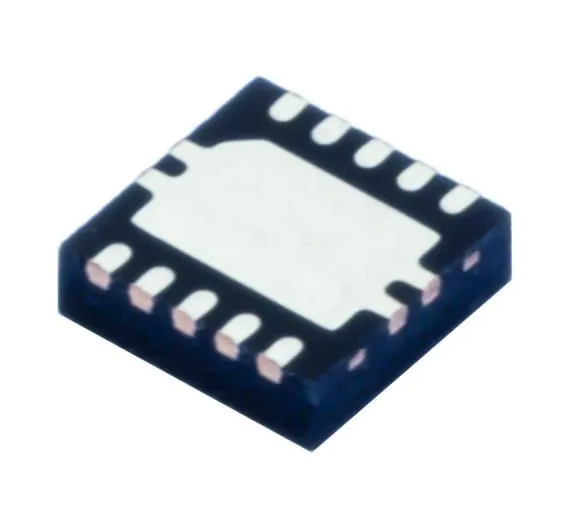

【ディスプレイ電源IC】TPS65138ADRCR

Texas Instruments製のAMOLEDディスプレイ向けデュアル出力電源ICです。正電圧出力と負電圧出力を生成する昇圧・反転コンバータを内蔵しており、AMOLEDディスプレイの駆動に必要な電源供給を1チップで実現します。 2.9V～4.5Vの入力電圧範囲に対応し、バッテリー駆動機器など低電圧環境での使用に適しています。正出力4.62V固定、負出力はデジタル制御による設定が可能で、携帯機器、ディスプレイ装置、組込み機器などの電源設計に適した高性能な電源管理ICです。 商品詳細 メーカー：Texas Instruments 型番：TPS65138ADRCR 品名：AMOLEDディスプレイ用デュアル出力電源IC ICタイプ：ディスプレイ電源管理IC（PMIC） 入力電圧範囲：2.9V～4.5V 出力構成：正電圧出力／負電圧出力 正出力電圧：4.62V（固定） 負出力電圧：-2.2V～-6.2V（デジタル設定） 出力電流：最大300mA 保護機能：短絡保護、過熱シャットダウン 動作温度範囲：-40℃～+85℃ パッケージ：VSON-10（3mm×3mm） 実装方式：表面実装（SMD/SMT） 梱包形態：テープ＆リール RoHS対応 主な用途：AMOLEDディスプレイ、携帯機器、バッテリー駆動機器、組込みシステム、ディスプレイ制御基板
