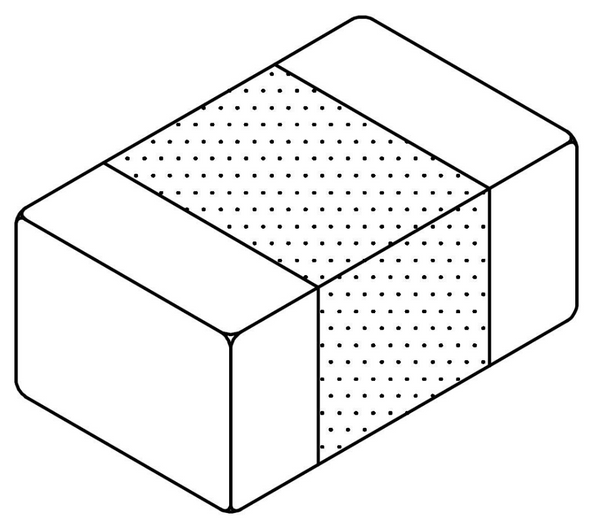

【チップフェライトビーズ】HI0805R800R-10

Laird-Signal Integrity Products製の80Ω高電流対応フェライトビーズです。 電源ラインや信号ラインに発生する高周波ノイズを抑制するために使用されるチップ型フェライトビーズで、100MHzにおいて80Ωのインピーダンスを持ちます。最大5Aの電流に対応しながら、直流抵抗を最大10mΩに抑えているため、電源ラインのノイズフィルタとして使用しやすい特性を備えています。 0805（2012メートル法）の表面実装パッケージを採用しており、電源回路、デジタル回路、各種電子機器の電源・信号ラインに組み込みやすいサイズです。高周波ノイズの伝導を抑え、回路間のノイズ干渉やEMI対策に利用できます。 最大5Aの電流容量と低い直流抵抗を備えているため、比較的大きな電流が流れる電源ラインでのノイズ抑制にも適しています。Texas Instrumentsの電源設計資料でも、80Ω・100MHz・5A・0805サイズのフェライトビーズとして使用例が確認できます。 商品詳細 ・メーカー：Laird-Signal Integrity Products・型番：HI0805R800R-10・製品カテゴリー：EMI・ノイズ対策部品・製品種類：フェライトビーズ・商品タイプ：高電流対応チップフェライトビーズ・インピーダンス：80Ω（100MHz）・最大電流：5A・直流抵抗（DCR）：最大10mΩ・フィルタ用途：電源ライン、信号ライン・ライン数：1ライン・パッケージ／ケース：0805（2012メートル法）・寸法：約2.00mm × 1.25mm・高さ：最大約0.90mm・実装方式：表面実装（SMD）・動作温度範囲：-40～+125℃
