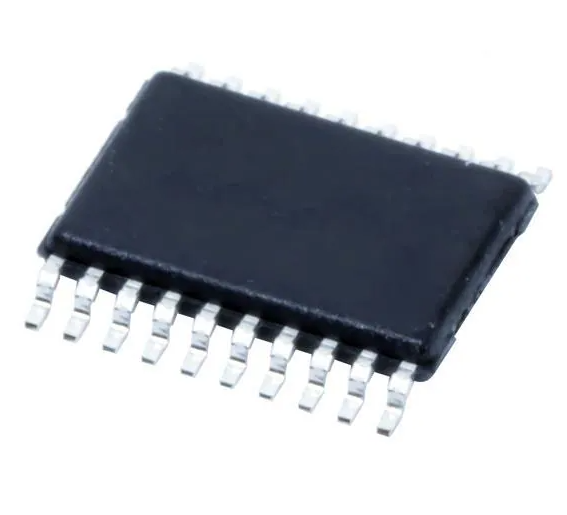

【センサシグナルコンディショニングIC】DRV411AIPWP

Texas Instruments製の閉ループ電流センサ向けホール素子シグナルコンディショニングICです。InSbホール素子を高精度に駆動するためのスピニング電流励起回路と、補償コイルを駆動する最大250mAのHブリッジを内蔵しています。さらに、200kHzのシステム帯域幅を持つ高精度差動アンプと、2.5V・1.65V・レシオメトリックから選択できる基準電圧回路を備え、ホール素子のオフセットやドリフトを低減した電流検出を実現します。閉ループ方式の高精度電流センサモジュールや電力監視・電力制御システムなどに適したデバイスです。 商品詳細 型番：DRV411AIPWP メーカー：Texas Instruments 商品タイプ：ホール素子用シグナルコンディショニングIC 用途：閉ループ電流センサ 対応ホール素子：InSbホール素子 センサ励起方式：スピニング電流励起 Hブリッジ出力電流：最大250mA 差動アンプ：内蔵 差動アンプオフセット：最大100µV オフセットドリフト：最大2µV/℃ システム帯域幅：200kHz 基準電圧精度：最大0.2% 基準電圧ドリフト：最大50ppm/℃ 基準電圧：2.5V／1.65V／レシオメトリック選択式 電源電圧範囲：2.7～5.5V エラー検出：オーバーレンジ・エラーフラグ パッケージ：HTSSOP（PWP） ピン数：20ピン パッケージサイズ：約6.5×4.4mm 実装方式：表面実装 動作温度範囲：-40～+125℃
