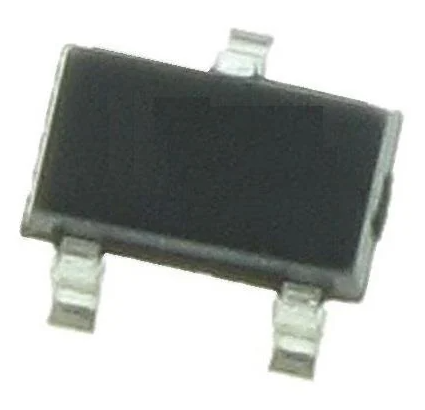

【スイッチングダイオード】BAV70LT1G

onsemi製のデュアル・スイッチングダイオードです。2個のダイオードを1パッケージに内蔵し、カソード共通の構成となっています。 最大100Vの逆方向電圧に対応し、最大200mAの順方向電流に対応しています。逆回復時間が最大6nsと短く、高速なスイッチングが必要な信号処理回路やスイッチング回路に適しています。小型のSOT-23パッケージを採用した表面実装タイプです。 商品詳細 型番：BAV70LT1G メーカー：onsemi 製品カテゴリー：ダイオード 製品種類：スイッチングダイオード 商品タイプ：デュアル・スイッチングダイオード 用途分類：信号スイッチング・整流 ダイオード数：2個 接続構成：共通カソード 逆方向電圧（VR）：100V 最大繰返し逆電圧：100V 順方向電流（IF）：200mA 順方向サージ電流：500mA 逆回復時間（trr）：最大6ns ダイオード容量：最大1.5pF 順方向電圧（VF）：最大1.25V（IF=150mA） 逆方向漏れ電流：最大2.5µA パッケージ：SOT-23 ピン数：3ピン 実装方式：SMD（表面実装） 動作温度範囲：-55℃～+150℃ RoHS対応：対応 包装：テープ＆リール 主な用途：高速スイッチング、信号処理、ロジック回路、整流回路、保護回路、各種電子機器
