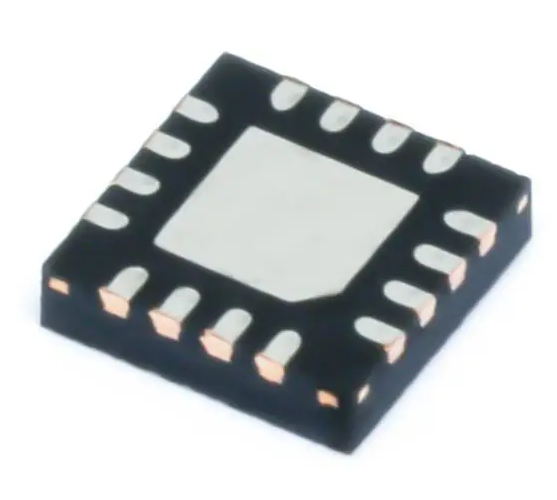

【スイッチングコンバータ】LM51581QRTERQ1

Texas Instruments製の車載向け1.5A・85V広入力電圧対応スイッチングコンバータです。昇圧、フライバック、SEPICの3種類のトポロジに対応し、内蔵パワースイッチにより外付け部品を抑えた電源回路を構成できます。最大2.2MHzのスイッチング周波数に対応し、デュアル・ランダム・スペクトラム拡散機能によってEMI低減にも配慮されています。AEC-Q100認証の車載グレードで、過電圧保護、UVLO、過熱シャットダウン、過負荷保護、ソフトスタート、PGOODなどの機能を備えています。 商品詳細 型番：LM51581QRTERQ1 メーカー：Texas Instruments 製品タイプ：広入力電圧対応スイッチングコンバータ トポロジ：昇圧（Boost）、フライバック、SEPIC 入力電圧範囲：1.5V～60V 推奨動作入力電圧：3.2V～60V 最大出力電圧：83V 絶対最大出力電圧：85V 内蔵パワースイッチ：85V・1.63A スイッチ電流制限：1.875A（標準） スイッチング周波数：100kHz～2.2MHz 制御方式：電流モード 最大デューティサイクル：93% スイッチオン抵抗：133mΩ 帰還基準電圧精度：±1% 低消費電流：670µA以下（動作時） 保護機能：過電圧保護、UVLO、過熱シャットダウン、過負荷保護 機能：デュアル・ランダム・スペクトラム拡散、周波数同期、PGOOD、ソフトスタート 車載規格：AEC-Q100 動作温度範囲：-40℃～+125℃ パッケージ：WQFN（RTE） ピン数：16ピン パッケージサイズ：3mm × 3mm
