Pulse Electronics

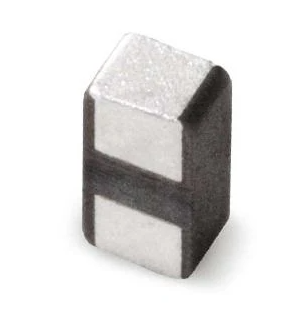

【アンテナ】W3008C
型番/Part Number: アンテナ-w3008c
環境規制 (RoHS) 適合品
Pulse Electronics製の2.4GHz帯セラミックチップアンテナです。Bluetooth®、Wi-Fi（IEEE 802.11b/g/n）、Zigbee®（IEEE 802.15.4）などの2.4GHz ISM帯無線通信向けに設計されており、小型機器やIoT機器への組み込みに適しています。 3.2mm × 1.6mmのコンパクトな表面実装（SMD）タイプで、高密度実装に対応します。50Ωインピーダンス、1.3dBiのピークゲインを備え、適切な基板レイアウトとマッチング回路により安定した無線通信性能を発揮します。 RoHS対応のセラミックチップアンテナで、Bluetooth機器、Wi-Fi機器、IoTデバイス、ウェアラブル機器、産業用無線機器など、幅広いワイヤレスアプリケーションに最適です。 商品詳細 型番：W3008C メーカー：Pulse Electronics 製品種類：セラミックチップアンテナ 商品タイプ：2.4GHz帯SMDアンテナ 製品カテゴリー：RFアンテナ アンテナタイプ：チップアンテナ 対応周波数：2.4GHz～2.483GHz 中心周波数：2.45GHz 対応規格：Bluetooth®、Wi-Fi（IEEE 802.11b/g/n）、Zigbee®、IEEE 802.15.4 インピーダンス：50Ω ゲイン：1.3dBi（ピーク） リターンロス：-8dB 偏波：リニア偏波 実装方式：SMD（表面実装） パッケージサイズ：3.2 × 1.6 × 1.1mm 終端方式：はんだ付け 動作温度範囲：-40℃～85℃ RoHS対応：対応...
14+受動部品
技術仕様・スペック
この製品について
Pulse Electronics製の2.4GHz帯セラミックチップアンテナです。Bluetooth®、Wi-Fi（IEEE 802.11b/g/n）、Zigbee®（IEEE 802.15.4）などの2.4GHz ISM帯無線通信向けに設計されており、小型機器やIoT機器への組み込みに適しています。
3.2mm × 1.6mmのコンパクトな表面実装（SMD）タイプで、高密度実装に対応します。50Ωインピーダンス、1.3dBiのピークゲインを備え、適切な基板レイアウトとマッチング回路により安定した無線通信性能を発揮します。
RoHS対応のセラミックチップアンテナで、Bluetooth機器、Wi-Fi機器、IoTデバイス、ウェアラブル機器、産業用無線機器など、幅広いワイヤレスアプリケーションに最適です。
商品詳細
- 型番：W3008C
- メーカー：Pulse Electronics
- 製品種類：セラミックチップアンテナ
- 商品タイプ：2.4GHz帯SMDアンテナ
- 製品カテゴリー：RFアンテナ
- アンテナタイプ：チップアンテナ
- 対応周波数：2.4GHz～2.483GHz
- 中心周波数：2.45GHz
- 対応規格：Bluetooth®、Wi-Fi（IEEE 802.11b/g/n）、Zigbee®、IEEE 802.15.4
- インピーダンス：50Ω
- ゲイン：1.3dBi（ピーク）
- リターンロス：-8dB
- 偏波：リニア偏波
- 実装方式：SMD（表面実装）
- パッケージサイズ：3.2 × 1.6 × 1.1mm
- 終端方式：はんだ付け
- 動作温度範囲：-40℃～85℃
- RoHS対応：対応
- MSL（耐湿レベル）：Level 1
- 製品ステータス：Active
- 主な用途：Bluetooth機器、Wi-Fi機器、Zigbee機器、IoT機器、ウェアラブル機器、産業用無線機器、スマートホーム機器
