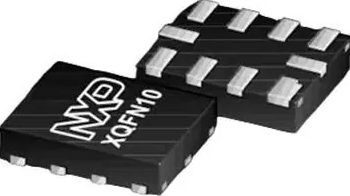

【高速USB 2.0アナログスイッチ】NX3DV221GM

NXP Semiconductors製の高速USB 2.0信号スイッチICです。 USBのD+／D−差動信号を切り替えるための双方向スイッチで、1つのUSBホスト側信号を2つの出力先のいずれかへ切り替えて接続できます。USB 1.0、1.1、2.0の信号ルーティングに対応しています。 最大1GHzの広帯域特性と低いオン抵抗を備えており、高速USB信号の切り替え時にも信号への影響を抑えやすい設計です。携帯電話、デジタルカメラ、ノートパソコンなど、USBポートやコントローラの数が限られる機器での信号切り替えに適しています。 商品詳細 ・メーカー：NXP Semiconductors・製品タイプ：高速USB 2.0スイッチIC・用途：USB高速差動信号の切り替え・対応規格：USB 1.0 / USB 1.1 / USB 2.0・構成：DPDT-Z・チャネル数：1・動作方式：双方向・電源電圧：2.3～3.6V・スイッチ信号入力：最大5.5Vまで対応・−3dB帯域幅：代表1GHz・オン抵抗：最大6Ω（データシート値）・オン状態容量：代表6pF・制御ロジック：1.8Vロジック対応（VCC＝3.6V時）・OE（Output Enable）機能：搭載・低消費電力モード：OE＝High時、最大2µA・動作温度範囲：−40～+85℃・パッケージ：XQFN10・端子数：10ピン・パッケージサイズ：約2.0×1.55×0.5mm・実装方式：表面実装（SMD）・パッケージバージョン：SOT1049-3・RoHS：対応・端子仕上げ：Ni/Pd/Au
