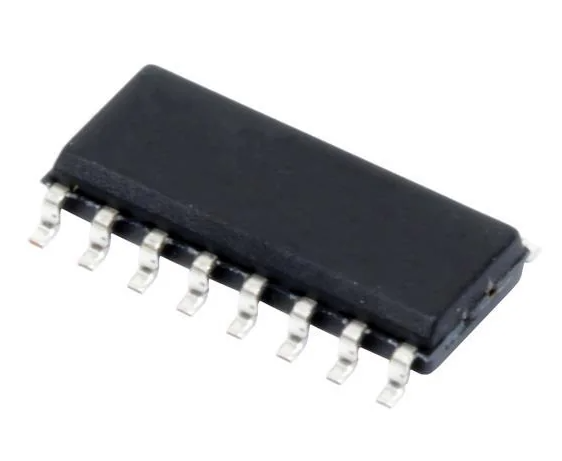

【高速CMOSロジックIC】CD74HCT153M96

Texas Instruments製の高速CMOSロジックICです。2回路の4入力マルチプレクサを内蔵し、それぞれの回路で4つの入力信号から1つを選択して出力する機能を備えています。共通の選択入力によって信号経路を切り替え、デジタル回路内のデータ選択や信号ルーティングなどに使用されます。各回路には独立したイネーブル入力が設けられており、選択動作を個別に制御できます。 HCTシリーズの特長として、4.5～5.5Vの電源電圧に対応し、TTLレベルと互換性のある入力特性を備えています。入力および出力にはバッファ回路を搭載し、従来のLSTTLロジックと比較して消費電力を低減できる設計です。動作温度範囲は-55～+125℃で、16ピンSOICパッケージを採用した表面実装型です。制御回路、データ処理装置、通信機器、各種デジタル電子機器の信号選択回路などに使用されるロジックICです。 商品詳細 ・メーカー：Texas Instruments・型番：CD74HCT153M96・製品カテゴリー：半導体・集積回路・製品種類：ロジックIC・商品タイプ：デュアル4入力マルチプレクサ・ロジックシリーズ：74HCT・回路構成：2回路・入力構成：各回路4入力・選択方式：共通選択入力・制御機能：独立イネーブル入力・入力方式：TTLレベル互換・電源電圧範囲：4.5～5.5V・出力電流：High／Low各4mA（規定条件）・動作温度範囲：-55～+125℃・パッケージ形式：SOIC・端子数：16ピン・実装方式：表面実装・供給形態：テープ＆リール
