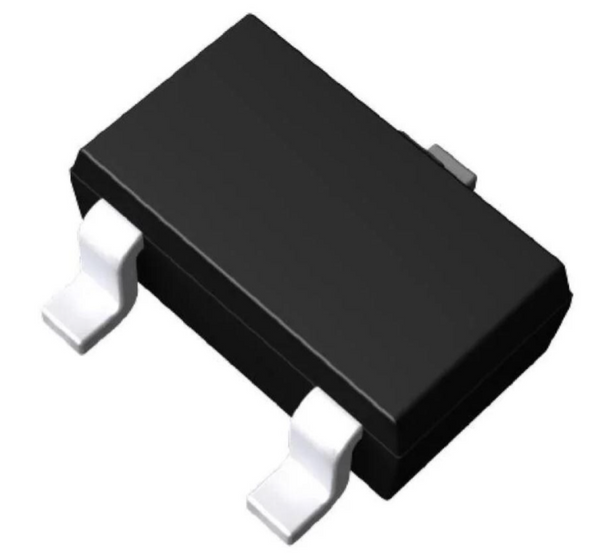

【高速スイッチングダイオード】DAP222TL

ROHM Semiconductor製の高速スイッチングダイオードです。2つのダイオード素子を内蔵した共通アノード構成で、電子回路の信号切り替えや高速スイッチング処理に使用できます。 最大繰返しピーク逆電圧80V、平均整流順電流100mA（各素子あたり）に対応し、逆回復時間は最大4nsと高速です。小信号回路や電子機器の信号処理など、素早いスイッチング応答が求められる用途に適しています。 小型のEMD3パッケージを採用した表面実装タイプで、基板上の実装スペースを抑えられます。2つのダイオード素子を1つのパッケージに集積しているため、省スペース化や部品点数の削減を重視した回路設計にも適した製品です。 商品詳細 ・メーカー：ROHM Semiconductor（ローム株式会社）・型番：DAP222TL・製品カテゴリー：ダイオード・製品種類：スイッチングダイオード・商品タイプ：高速スイッチング用デュアルダイオード・構成：2素子・共通アノード・素子構造：エピタキシャルプレーナ型・最大繰返しピーク逆電圧：80V・平均整流順電流：100mA（各素子あたり）・最大順電流：300mA・最大順方向電圧：1.2V（順電流100mA時）・最大逆方向電流：0.1µA（逆電圧70V時）・逆回復時間：最大4ns・端子間容量：最大3.5pF（逆電圧6V、周波数1MHz時）・最大許容損失：150mW（2素子合計）・接合部温度：最大150℃・保存温度範囲：－55～＋150℃・パッケージ：EMD3（SOT-416／SC-75A）・端子数：3端子・実装方式：表面実装（SMD）
