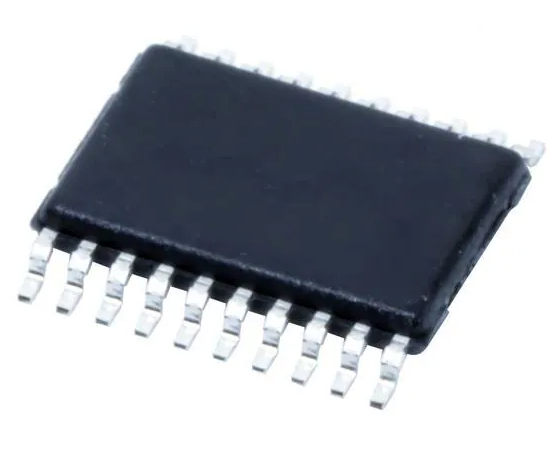

【高精度LEDコントローラ】TPS92692QPWPRQ1

Texas Instruments製の車載向け高精度LEDコントローラICです。 自動車用LED照明の駆動回路に使用される電源制御ICで、昇圧（Boost）および降圧（Buck）方式のLEDドライバ回路に対応しています。入力電圧範囲は4.5～65Vで、外付けスイッチング素子を制御することにより、LEDに流れる電流を高精度に調整します。アナログ調光とPWM調光の両方に対応し、LEDの明るさを幅広い範囲で制御できます。 スプレッドスペクトラム周波数変調機能を備え、スイッチング動作に伴う電磁ノイズ（EMI）の低減に役立ちます。また、LED電流モニタ出力や故障通知機能を搭載し、LEDの過電流、出力過電圧、出力低電圧などの異常検出に対応しています。AEC-Q100認定の車載用ICで、ヘッドライトや車載照明など、高精度なLED電流制御が求められる回路に使用されます。 商品詳細 ・メーカー：Texas Instruments・型番：TPS92692QPWPRQ1・製品カテゴリー：電源管理IC・製品種類：LEDドライバコントローラ・商品タイプ：車載向け高精度LEDコントローラ・対応トポロジー：昇圧（Boost）、降圧（Buck）・出力数：1・入力電圧範囲：4.5～65V・スイッチング周波数：80～800kHz・調光方式：アナログ調光、PWM調光・LED電流精度：±4%以内（接合部温度-40～+150℃の範囲）・周波数制御機能：スプレッドスペクトラム周波数変調・制御方式：ピーク電流モード制御・内蔵スイッチ：なし（外付けスイッチング素子を使用）・監視機能：LED電流モニタ出力、故障通知出力・保護・異常検出：LED過電流、出力過電圧、出力低電圧・車載信頼性規格：AEC-Q100 Grade 1・動作温度範囲：-40～+125℃・パッケージ：HTSSOP・端子数：20ピン・実装方式：表面実装・環境対応：RoHS対応
