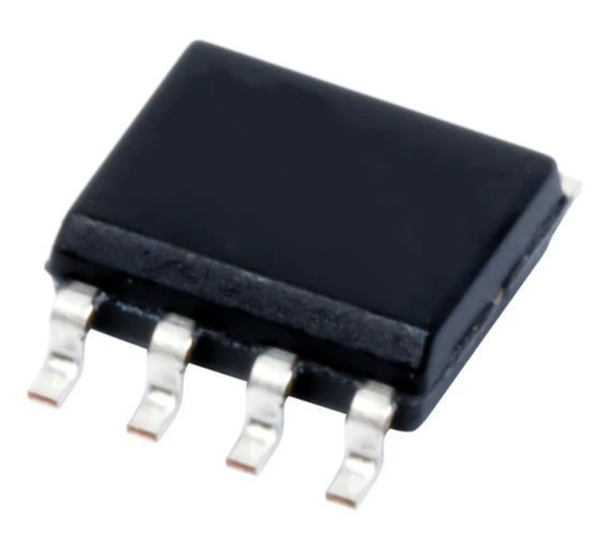

【電源監視IC】TL7705BCD

Texas Instruments製の5V電源監視ICです。マイクロコントローラやマイクロプロセッサの電源電圧を監視し、電源投入時や電圧低下時にリセット信号を出力することで、システムの起動と動作を適切に制御します。 高精度の電圧検出回路と温度補償付き基準電圧回路を内蔵し、電源電圧が設定されたしきい値を下回った場合にリセットを発生させます。正論理・負論理のリセット出力を備え、外付けコンデンサによってリセットパルスの時間を調整できます。電源投入時の初期化や、電圧降下後の自動リセットが必要な制御回路などに使用されます。 商品詳細 ・メーカー：Texas Instruments・型番：TL7705BCD・製品カテゴリー：集積回路（IC）・製品種類：電源管理IC（PMIC）・商品タイプ：電源電圧監視IC（スーパーバイザ）・監視電源数：1系統・公称監視電圧：5V系・検出方式：電源電圧低下検出・リセット機能：パワーオンリセット（POR）・リセット出力：正論理および負論理・リセットパルス幅：外付けコンデンサで調整可能・基準電圧回路：温度補償付き基準電圧を内蔵・電圧検出回路：高精度電圧センサを内蔵・自動リセット：電圧低下後の自動リセットに対応・リセット出力保証：VCCが1V以上で規定・電源電圧：最大20V（絶対最大定格）・動作温度範囲：0℃～＋70℃・実装方式：表面実装・パッケージ：SOIC（D）・端子数：8ピン・環境対応：RoHS適合
