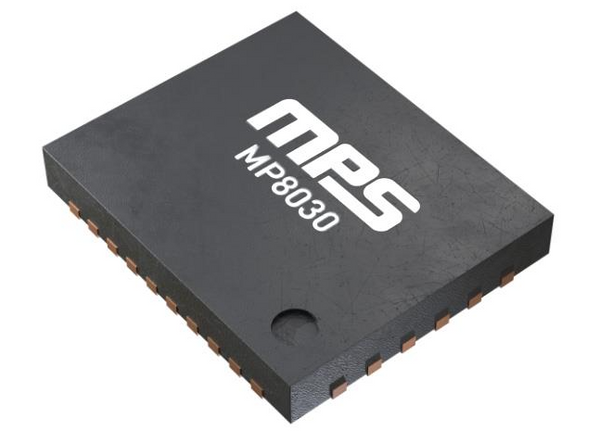

【電源コンバータ】MP8030GQJ-Z

Monolithic Power Systems（MPS）

【電源コンバータ】MP8030GQJ-Z

型番/Part Number: 電源コンバータ-mp8030gqj-z

環境規制 (RoHS) 適合品
Monolithic Power Systems製のIEEE 802.3af/at/bt対応PoE受電デバイス（PD）用電源コンバータです。PoEの受電インターフェースと高効率フライバック／フォワード電源コントローラを1つのICに統合しており、ネットワークケーブルから受電した電力をシステム用電源へ変換できます。51W以下の設計では100VホットスワップMOSFETを内蔵し、51Wを超える高電力設計では外部MOSFETを駆動できるGATE1を備えています。PSRフライバック、SSRフライバック、SSRアクティブクランプフォワードなど複数の電源トポロジーに対応し、PoE機器の電源回路を高集積化できます。 商品詳細 型番：MP8030GQJ-Z メーカー：Monolithic Power Systems（MPS） 商品タイプ：PoE受電デバイス（PD）／電源コンバータ 対応規格：IEEE 802.3af / 802.3at / 802.3bt PoE機能：PDインターフェース内蔵 ホットスワップMOSFET：100V・内蔵 内蔵MOSFET対応電力：51W以下 GATE1：外部MOSFET駆動用ゲートドライバ GATE2：アダプタ電源用NチャネルMOSFETドライバ 自動分類：対応 Maintain Power Signature：自動対応 電源方式：フライバック／フォワード 対応トポロジー：PSRフライバック、SSRフライバック、SSRアクティブクランプフォワード 周波数ディザリング：対応 保護機能：過負荷保護、短絡保護、過電圧保護、サーマルシャットダウン 電源電圧：最大57Vクラス パッケージ：QFN-32 パッケージサイズ：約5×6mm ピン数：32ピン 実装方式：表面実装 動作温度範囲：-40～+125℃...
22+半導体

技術仕様・スペック

メーカー / ブランド Monolithic Power Systems（MPS）
製品カテゴリ 電源コンバータ
梱包仕様 リール / トレイ (見積依頼時に指定可能)
環境規制 (RoHS) 適合品 (Compliant)

この製品について

Monolithic Power Systems製のIEEE 802.3af/at/bt対応PoE受電デバイス（PD）用電源コンバータです。PoEの受電インターフェースと高効率フライバック／フォワード電源コントローラを1つのICに統合しており、ネットワークケーブルから受電した電力をシステム用電源へ変換できます。51W以下の設計では100VホットスワップMOSFETを内蔵し、51Wを超える高電力設計では外部MOSFETを駆動できるGATE1を備えています。PSRフライバック、SSRフライバック、SSRアクティブクランプフォワードなど複数の電源トポロジーに対応し、PoE機器の電源回路を高集積化できます。

商品詳細

  • 型番：MP8030GQJ-Z
  • メーカー：Monolithic Power Systems（MPS）
  • 商品タイプ：PoE受電デバイス（PD）／電源コンバータ
  • 対応規格：IEEE 802.3af / 802.3at / 802.3bt
  • PoE機能：PDインターフェース内蔵
  • ホットスワップMOSFET：100V・内蔵
  • 内蔵MOSFET対応電力：51W以下
  • GATE1：外部MOSFET駆動用ゲートドライバ
  • GATE2：アダプタ電源用NチャネルMOSFETドライバ
  • 自動分類：対応
  • Maintain Power Signature：自動対応
  • 電源方式：フライバック／フォワード
  • 対応トポロジー：PSRフライバック、SSRフライバック、SSRアクティブクランプフォワード
  • 周波数ディザリング：対応
  • 保護機能：過負荷保護、短絡保護、過電圧保護、サーマルシャットダウン
  • 電源電圧：最大57Vクラス
  • パッケージ：QFN-32
  • パッケージサイズ：約5×6mm
  • ピン数：32ピン
  • 実装方式：表面実装
  • 動作温度範囲：-40～+125℃
