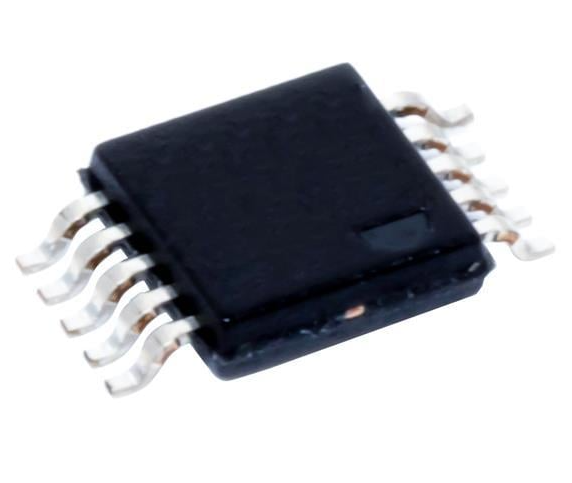

【電流検出コンパレータ】INA300AQDGSRQ1

Texas Instruments製の車載向け高同相電圧対応・電流検出コンパレータです。
シャント抵抗の両端に発生する微小な差動電圧を監視し、設定したしきい値を超えた際に過電流状態を検出する用途に使用できます。0～36Vの広い同相電圧範囲に対応し、電源電圧とは独立して高電位側の電流監視にも使用できるのが特徴です。
外付け抵抗1本によって過電流検出しきい値を0～250mVの範囲で設定でき、ヒステリシスも2mV、4mV、8mVから選択できます。応答時間は10µs、50µs、100µsから選択できるため、電源回路やモータ制御回路などで高速な過電流保護を構成できます。
オープンドレインのアラート出力を備え、透過モードとラッチモードに対応しています。AEC-Q100認定の車載グレード品で、車載電源、バッテリーマネジメント、モータ制御、DC-DCコンバータなどの過電流監視に適しています。

商品詳細

• メーカー：Texas Instruments
• 製品シリーズ：INA300-Q1
• 製品タイプ：電流検出コンパレータ
• 用途：過電流検出・電流監視
• チャンネル数：1チャンネル
• コンパレータ数：1
• 電源電圧範囲：2.7～5.5V
• 同相入力電圧範囲：0～36V
• 検出入力：シャント抵抗両端の差動電圧
• プログラム可能なしきい値：0～250mV
• しきい値設定：外付け抵抗1本
• 選択可能なヒステリシス：2mV / 4mV / 8mV
• 選択可能な応答時間：10µs / 50µs / 100µs
• オフセット電圧：最大±500µV
• オフセット電圧ドリフト：最大0.5µV/℃
• CMRR：最小96dB
• アラート出力：オープンドレイン
• 出力モード：透過モード / ラッチモード
• アクティブ時静止電流：最大135µA
• ディスエーブル時静止電流：最大3.5µA
• 入力バイアス電流（ディスエーブル時）：最大500nA
• 車載規格：AEC-Q100
• 温度グレード：Grade 1
• 動作温度範囲：-40～+125℃
• パッケージ：VSSOP（DGS）
• ピン数：10ピン
• パッケージサイズ：約3.0×4.9mm
• 実装方式：表面実装（SMD）
• 機能安全：Functional Safety-Capable
• RoHS：対応
• MSL：Level 2、260℃、1年
• 主な用途：車載電源、バッテリーマネジメント、モータ制御、DC-DCコンバータ、過電流保護回路
