TDK

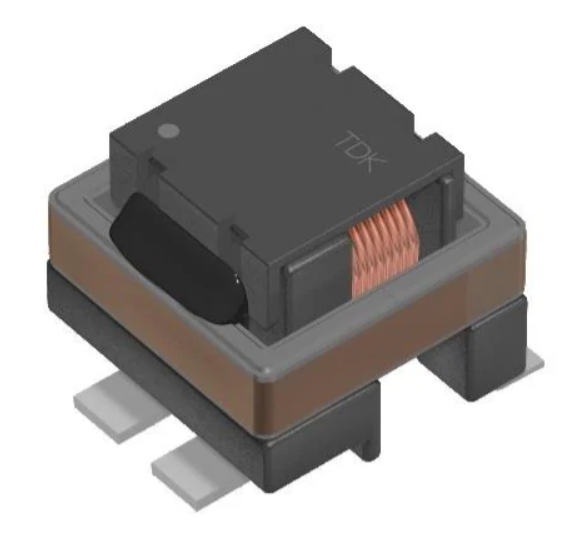

【電流センス用トランス】VST109EE-205S1C2
型番/Part Number: 電流センス用トランス-vst109ee-205s1c2
環境規制 (RoHS) 適合品
スイッチング電源やDC-DCコンバータ向けに設計された電流センス用トランスです。高周波特性と高絶縁耐圧を備え、主回路の電流を安全かつ正確に二次側へ伝達することで、電源制御の精度向上と保護機能の実現に貢献します。
小型SMD構造により基板実装性に優れ、産業機器・通信機器・車載電源などの高密度実装にも対応します。
商品詳細
メーカー：TDK
型番：VST109EE-205S1C2
品名：電流センストランス（Current Sense Transformer）
カテゴリ：受動部品／トランス
用途：電流検出、電源制御、過電流保護
定格電流：最大20Aクラス（シリーズ仕様）
巻数比：1:200
絶縁耐圧：2kVrms（1分）
動作温度範囲：-40℃ ～ +130℃（シリーズ仕様）
実装方式：表面実装（SMD）
用途例：
スイッチング電源（SMPS）
DC-DCコンバータ
電流検出回路
産業機器電源
通信機器電源
車載電源システム
22+電源
技術仕様・スペック
この製品について
スイッチング電源やDC-DCコンバータ向けに設計された電流センス用トランスです。高周波特性と高絶縁耐圧を備え、主回路の電流を安全かつ正確に二次側へ伝達することで、電源制御の精度向上と保護機能の実現に貢献します。
小型SMD構造により基板実装性に優れ、産業機器・通信機器・車載電源などの高密度実装にも対応します。
商品詳細
- メーカー：TDK
- 型番：VST109EE-205S1C2
- 品名：電流センストランス（Current Sense Transformer）
- カテゴリ：受動部品／トランス
- 用途：電流検出、電源制御、過電流保護
- 定格電流：最大20Aクラス（シリーズ仕様）
- 巻数比：1:200
- 絶縁耐圧：2kVrms（1分）
- 動作温度範囲：-40℃ ～ +130℃（シリーズ仕様）
- 実装方式：表面実装（SMD）
- 用途例：
- スイッチング電源（SMPS）
- DC-DCコンバータ
- 電流検出回路
- 産業機器電源
- 通信機器電源
- 車載電源システム
