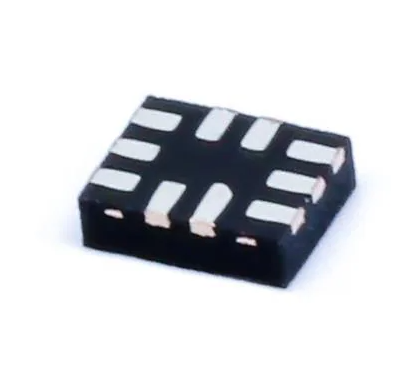

【電流センスアンプ】INA199B1RSWR

Texas Instruments製の双方向・ゼロドリフト型電流検出アンプ（電流センスアンプ）です。シャント抵抗の両端に生じる微小な電圧差を検出し、電流値に比例した電圧信号として出力できます。2.7～26Vの電源電圧に対応し、-0.3～26Vの広いコモンモード電圧範囲でハイサイド・ローサイド双方の電流検出に対応します。固定ゲイン50V/VのB1タイプで、過電流保護、電源・バッテリ電流監視、電力管理などの用途に適しています。 商品詳細 型番：INA199B1RSWR メーカー：Texas Instruments 商品タイプ：双方向・ゼロドリフト電流検出アンプ 検出方式：ハイサイド／ローサイド対応 電流方向：双方向 固定ゲイン：50V/V 電源電圧範囲：2.7～26V コモンモード入力電圧範囲：-0.3～26V 最大オフセット電圧：±150µV 最大ゲイン誤差：±1.5%（Bグレード） オフセットドリフト：最大0.5µV/℃ ゲインドリフト：最大10ppm/℃ 静止電流：最大100µA 帯域幅：約80kHz 構成：1回路 出力：電圧出力 パッケージ：UQFN（RSW） ピン数：10ピン パッケージサイズ：約1.8×1.4mm 実装方式：表面実装 動作温度範囲：-40～+125℃
