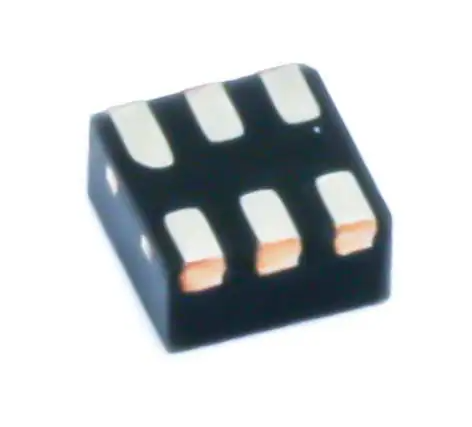

【電圧監視IC】TPS3700DSER

Texas Instruments製の18V高電圧ウィンドウ電圧ディテクタです。過電圧と低電圧の両方を監視できる高精度コンパレータを2回路内蔵しており、電源電圧が設定した範囲から外れた場合にオープンドレイン出力で異常を通知します。1.8～18Vの広い電源電圧範囲に対応し、外付け抵抗によって監視電圧のしきい値を設定できます。内部に400mVの基準電圧とヒステリシスを備えているため、電源監視や電圧異常検出、システム保護回路などに適しています。 商品詳細 メーカー：Texas Instruments 型番：TPS3700DSER 製品種類：高電圧ウィンドウ電圧ディテクタ 製品カテゴリー：電圧監視IC 機能：過電圧・低電圧監視 コンパレータ数：2 電源電圧範囲：1.8～18V 内部基準電圧：400mV 監視しきい値：最低400mVから外付け抵抗で設定可能 しきい値精度：±1.0%（全温度範囲）、±0.25%（標準） 出力形式：オープンドレイン 出力数：2 出力電圧定格：18V 出力シンク電流：最大40mA／チャネル 内部ヒステリシス：5.5mV（標準） 静止電流：5.5µA（標準） 伝搬遅延時間：最大29µs 動作温度範囲：-40～+125℃ パッケージ：WSON（DSE） パッケージサイズ：1.5mm × 1.5mm ピン数：6ピン 実装方式：表面実装 RoHS：対応
