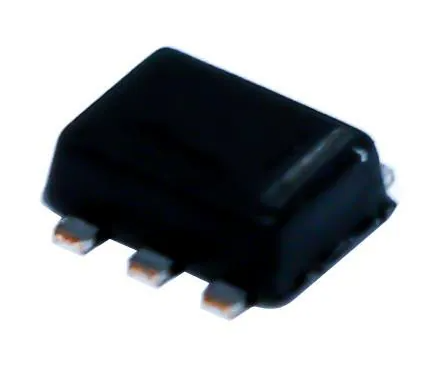

【電圧レベル変換器】SN74AXC1T45DRLR

Texas Instruments製の1ビット双方向電圧レベル変換ICです。異なる電源電圧で動作するデジタル回路間の信号レベルを変換するためのバス・トランシーバで、A側・B側それぞれ0.65～3.6Vの電源電圧に対応しています。 DIR端子によって信号方向を切り替えることができ、最大500Mbpsの高速信号伝送に対応します。VCCアイソレーションや部分的なパワーダウン保護も備えており、低電圧ロジック、FPGA、マイコンなど、異なる電圧レベルのデバイスを接続する用途に適しています。 商品詳細 型番：SN74AXC1T45DRLR メーカー：Texas Instruments 製品カテゴリー：IC 製品種類：インターフェースIC 商品タイプ：双方向電圧レベル変換器／バス・トランシーバ シリーズ：74AXC チャネル数：1ビット 回路数：1 信号方向：双方向 入出力方式：非反転 電圧変換範囲：0.65～3.6V VCCA：0.65～3.6V VCCB：0.65～3.6V 最大データレート：500Mbps 出力タイプ：3ステート 方向制御：DIR端子 VCCアイソレーション：対応 パワーダウン保護：Ioff対応 グリッチ抑制回路：内蔵 ESD耐圧：HBM 8kV 動作温度：-40～+125℃ パッケージ：SOT-5X3（DRL） ピン数：6 実装方式：面実装（SMD） 包装：テープ＆リール 標準包装数量：4,000個／リール RoHS：対応 主な用途：ロジックレベル変換、マイコン・FPGA間通信、低電圧デジタル回路、データ通信インターフェースなど
