Texas Instruments

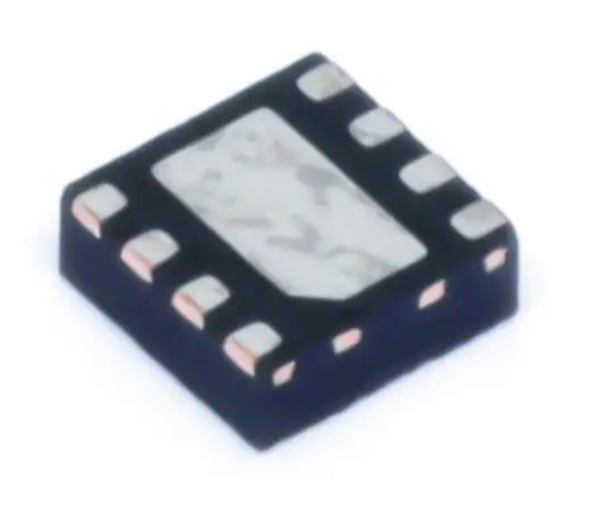

【降圧型DC-DCコンバータ】TPS62172DSGR
型番/Part Number: 降圧型dc-dcコンバータ-tps62172dsgr
環境規制 (RoHS) 適合品
Texas Instruments（TI）製の同期整流式降圧（Buck）DC-DCコンバータです。3V～17Vの広い入力電圧範囲に対応し、固定3.3V出力で最大500mAの連続出力電流を供給します。
DCS-Control™トポロジを採用し、高効率と高速過渡応答を実現。2.25MHzの高スイッチング周波数により、小型インダクタやコンデンサを使用した省スペース設計が可能です。また、低消費電力設計により、バッテリー駆動機器や産業機器、組み込みシステムなど幅広い用途に適しています。
商品詳細
メーカー：Texas Instruments
型番：TPS62172DSGR
製品名：降圧型DC-DCコンバータ（Buckコンバータ）
シリーズ：TPS6217x
入力電圧範囲：3V～17V
出力電圧：3.3V（固定）
最大出力電流：500mA
スイッチング周波数：2.25MHz（標準）
制御方式：DCS-Control™
静止電流：17µA（標準）
保護機能：短絡保護・過熱保護
パッケージ：8ピン WSON（2mm × 2mm）
実装方式：表面実装（SMD）
動作温度範囲：-40℃～+125℃
包装形態：テープ＆リール（3,000個／リール）
RoHS対応
22+半導体
技術仕様・スペック
この製品について
Texas Instruments（TI）製の同期整流式降圧（Buck）DC-DCコンバータです。3V～17Vの広い入力電圧範囲に対応し、固定3.3V出力で最大500mAの連続出力電流を供給します。
DCS-Control™トポロジを採用し、高効率と高速過渡応答を実現。2.25MHzの高スイッチング周波数により、小型インダクタやコンデンサを使用した省スペース設計が可能です。また、低消費電力設計により、バッテリー駆動機器や産業機器、組み込みシステムなど幅広い用途に適しています。
商品詳細
- メーカー：Texas Instruments
- 型番：TPS62172DSGR
- 製品名：降圧型DC-DCコンバータ（Buckコンバータ）
- シリーズ：TPS6217x
- 入力電圧範囲：3V～17V
- 出力電圧：3.3V（固定）
- 最大出力電流：500mA
- スイッチング周波数：2.25MHz（標準）
- 制御方式：DCS-Control™
- 静止電流：17µA（標準）
- 保護機能：短絡保護・過熱保護
- パッケージ：8ピン WSON（2mm × 2mm）
- 実装方式：表面実装（SMD）
- 動作温度範囲：-40℃～+125℃
- 包装形態：テープ＆リール（3,000個／リール）
- RoHS対応
