【降圧型DC-DCコンバータ】TPS548B28RWWR
型番/Part Number: 降圧型dc-dcコンバータ-tps548b28rwwr
環境規制 (RoHS) 適合品
Texas Instruments製の20A高効率同期整流降圧DC-DCコンバータです。2.7V～16Vの広い入力電圧範囲に対応し、最大20Aの連続出力電流を供給できます。内蔵MOSFET、差動リモート・センス、D-CAP3制御方式を採用し、高速な負荷過渡応答と高精度な出力電圧制御を実現しています。スイッチング周波数は600kHz、800kHz、1MHzから選択でき、サーバーやデータセンター機器など、高電流・高効率の電源回路に適しています。 商品詳細 型番：TPS548B28RWWR メーカー：Texas Instruments 製品タイプ：同期整流降圧DC-DCコンバータ トポロジ：Buck（降圧） 入力電圧範囲：2.7V～16V 入力電圧範囲（外部バイアスなし）：4V～16V 外部バイアス電圧：3.13V～3.6V 出力電圧範囲：0.6V～5.5V 出力数：1出力 最大出力電流：20A 基準電圧：0.6V ±1% 内蔵MOSFET：ハイサイド7.7mΩ、ローサイド2.4mΩ 制御方式：D-CAP3適応型オン時間制御 スイッチング周波数：600kHz / 800kHz / 1MHz 動作モード：FCCM / Eco-mode リモート・センス：差動リモート・センス対応 ソフトスタート：プログラマブル パワーグッド：オープンドレイン出力 電流制限：R_TRIPによるプログラマブル設定 保護機能：過電流・低電圧フォルト時ヒカップ、過電圧フォルト時ラッチオフ 内蔵機能：3V内部LDO 動作温度範囲：-40℃～+125℃ 取付方式：表面実装 パッケージ：VQFN-HR（RWW）...
22+半導体
技術仕様・スペック
この製品について
Texas Instruments製の20A高効率同期整流降圧DC-DCコンバータです。2.7V～16Vの広い入力電圧範囲に対応し、最大20Aの連続出力電流を供給できます。内蔵MOSFET、差動リモート・センス、D-CAP3制御方式を採用し、高速な負荷過渡応答と高精度な出力電圧制御を実現しています。スイッチング周波数は600kHz、800kHz、1MHzから選択でき、サーバーやデータセンター機器など、高電流・高効率の電源回路に適しています。
商品詳細
- 型番：TPS548B28RWWR
- メーカー：Texas Instruments
- 製品タイプ：同期整流降圧DC-DCコンバータ
- トポロジ：Buck（降圧）
- 入力電圧範囲：2.7V～16V
- 入力電圧範囲（外部バイアスなし）：4V～16V
- 外部バイアス電圧：3.13V～3.6V
- 出力電圧範囲：0.6V～5.5V
- 出力数：1出力
- 最大出力電流：20A
- 基準電圧：0.6V ±1%
- 内蔵MOSFET：ハイサイド7.7mΩ、ローサイド2.4mΩ
- 制御方式：D-CAP3適応型オン時間制御
- スイッチング周波数：600kHz / 800kHz / 1MHz
- 動作モード：FCCM / Eco-mode
- リモート・センス：差動リモート・センス対応
- ソフトスタート：プログラマブル
- パワーグッド：オープンドレイン出力
- 電流制限：R_TRIPによるプログラマブル設定
- 保護機能：過電流・低電圧フォルト時ヒカップ、過電圧フォルト時ラッチオフ
- 内蔵機能：3V内部LDO
- 動作温度範囲：-40℃～+125℃
- 取付方式：表面実装

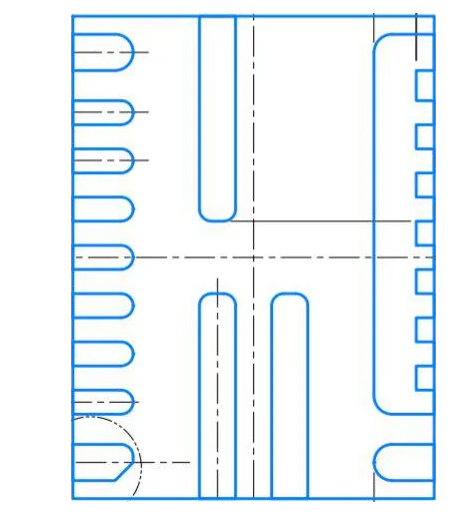

- パッケージ：VQFN-HR（RWW）
- ピン数：21ピン
- パッケージサイズ：4mm × 3mm
- RoHS：対応
