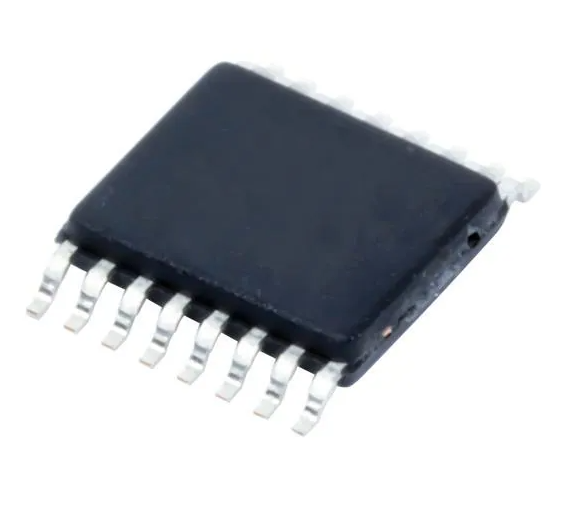

【降圧型DC-DCコンバータ】TPS542951PWPR

Texas Instruments製のデュアルチャネル同期整流式降圧DC-DCコンバータです。
4.5～18Vの入力電圧に対応し、2つの降圧チャネルからそれぞれ最大2Aおよび3Aの出力電流を供給できます。
内部にハイサイドおよびローサイドMOSFETを搭載しており、外付け部品点数を抑えながら効率的な電源変換回路を構成できます。
D-CAP2™制御方式による高速な過渡応答に加え、軽負荷時にはEco-mode™へ移行することで効率向上を図れます。
出力電圧は0.76～7.0Vの範囲で調整可能で、電源シーケンスや負荷条件に応じたソフトスタートにも対応しているため、通信機器、産業機器、組込み機器などの複数電源レール生成に適しています。

商品詳細

• メーカー：Texas Instruments
• 製品シリーズ：TPS542951
• 製品タイプ：デュアルチャネル同期整流式降圧DC-DCコンバータ
• 電源IC分類：PMIC
• トポロジー：降圧（Buck）
• チャネル数：2チャネル
• 入力電圧範囲：4.5～18V
• 出力電圧範囲：0.76～7.0V
• CH1最大出力電流：2A
• CH2最大出力電流：3A
• 整流方式：同期整流
• 内蔵スイッチ：ハイサイド／ローサイドMOSFET
• ハイサイドMOSFET RDS(on)：150mΩ
• ローサイドMOSFET RDS(on)：100mΩ
• スイッチング周波数：700kHz
• 制御方式：D-CAP2™
• 軽負荷制御：Eco-mode™
• ソフトスタート：調整可能
• プリバイアス・ソフトスタート：対応
• 電流検出方式：ローサイドMOSFET RDS(on)による電流検出
• 過電流保護：サイクルごとの電流制限
• 過負荷保護：ヒカップタイマ方式
• 低電圧ロックアウト（UVLO）：搭載
• 過熱保護（TSD）：搭載
• ゲートドライバ：アダプティブゲートドライバ
• 出力コンデンサ：セラミックコンデンサ対応
• 動作温度範囲：−40～＋85℃
• パッケージ：HTSSOP（PWP）
• ピン数：16ピン
• パッケージサイズ：約4.4mm × 5.0mm
• 実装方式：表面実装（SMD）
• リード仕上げ：NiPdAu
• RoHS：対応
• REACH：対応
• 主な用途：通信機器、産業機器、組込み機器、電源バス、複数電源レール生成、DC-DC電源回路など
