Cellux®︎Pro
【降圧型DC-DCコンバータ】LM2736XMK/NOPB
型番/Part Number: 降圧型dc-dcコンバータ-lm2736xmk-nopb
環境規制 (RoHS) 適合品
Texas Instruments製の高周波降圧型（バック）DC-DCコンバータICです。3V～18Vの入力電圧範囲に対応し、最大750mAの出力電流を供給可能なスイッチングレギュレータです。
1.6MHzの高周波スイッチング動作により、小型のインダクタやコンデンサを使用した省スペースな電源設計を実現します。内部にNMOSスイッチ、ソフトスタート機能、過熱保護、電流制限機能などを搭載しており、産業機器、組込み機器、通信機器などの電源回路に適しています。

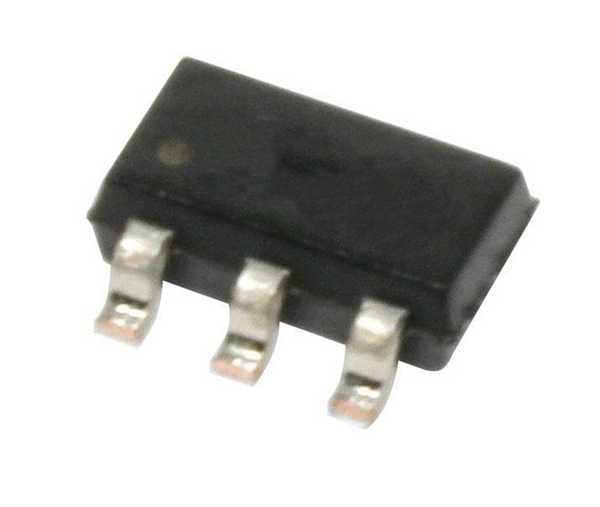

SOT-23-6 Thinパッケージを採用しており、基板面積を抑えたコンパクトな電源設計に対応可能です。
商品詳細
メーカー：Texas Instruments
型番：LM2736XMK/NOPB
品名：降圧型DC-DCコンバータ（バックコンバータ）
ICタイプ：スイッチング電圧レギュレータ
入力電圧範囲：3V～18V
出力電圧範囲：1.25V～16V（可変）
出力電流：最大750mA
スイッチング周波数：1.6MHz
スイッチ素子：350mΩ NMOS内蔵
制御方式：電流モードPWM制御
内部機能：ソフトスタート、電流制限、過熱シャットダウン
動作温度範囲：-40℃～+125℃
パッケージ：SOT-23-6 Thin（DDC）
ピン数：6ピン
実装方式：表面実装（SMD/SMT）
梱包形態：テープ＆リール
RoHS対応
主な用途：電源回路、組込み機器、産業機器、通信機器、制御基板、ポータブル機器
22+半導体
技術仕様・スペック
この製品について
Texas Instruments製の高周波降圧型（バック）DC-DCコンバータICです。3V～18Vの入力電圧範囲に対応し、最大750mAの出力電流を供給可能なスイッチングレギュレータです。
1.6MHzの高周波スイッチング動作により、小型のインダクタやコンデンサを使用した省スペースな電源設計を実現します。内部にNMOSスイッチ、ソフトスタート機能、過熱保護、電流制限機能などを搭載しており、産業機器、組込み機器、通信機器などの電源回路に適しています。
SOT-23-6 Thinパッケージを採用しており、基板面積を抑えたコンパクトな電源設計に対応可能です。
商品詳細
- メーカー：Texas Instruments
- 型番：LM2736XMK/NOPB
- 品名：降圧型DC-DCコンバータ（バックコンバータ）
- ICタイプ：スイッチング電圧レギュレータ
- 入力電圧範囲：3V～18V
- 出力電圧範囲：1.25V～16V（可変）
- 出力電流：最大750mA
- スイッチング周波数：1.6MHz
- スイッチ素子：350mΩ NMOS内蔵
- 制御方式：電流モードPWM制御
- 内部機能：ソフトスタート、電流制限、過熱シャットダウン
- 動作温度範囲：-40℃～+125℃
- パッケージ：SOT-23-6 Thin（DDC）
- ピン数：6ピン
- 実装方式：表面実装（SMD/SMT）
- 梱包形態：テープ＆リール
- RoHS対応
- 主な用途：電源回路、組込み機器、産業機器、通信機器、制御基板、ポータブル機器
