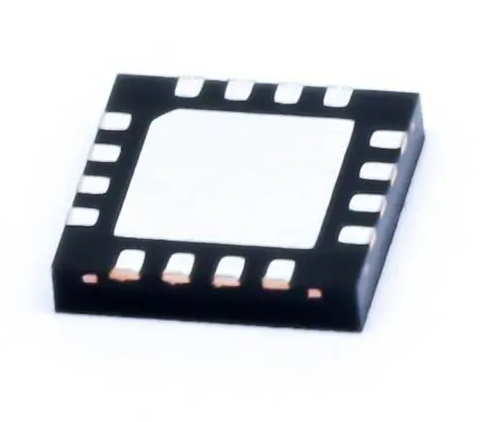

【車載用昇圧型DC-DCコントローラ】LM5150QRUMTQ1

Texas Instruments製の車載向け広入力電圧対応ブーストコントローラICです。入力電圧よりも高い電圧を生成する昇圧型DC-DCコンバータの制御に使用され、自動車のバッテリー電圧が始動時などに低下した場合でも、後段回路へ安定した電源を供給する電源設計に対応します。外付けのMOSFETやインダクタなどを制御する方式を採用しており、用途に応じた昇圧電源回路を構成できます。 入力電圧範囲は1.5～42Vで、車載電源の変動に対応できる広い動作範囲を備えています。スイッチング周波数は外付け抵抗によって220kHz～2.3MHzの範囲で設定でき、高周波動作による周辺部品の小型化にも対応します。また、静止電流を抑えた設計に加え、イネーブル制御、電流制限、クロック同期機能などを備えています。AEC-Q100に対応した車載向け半導体ICで、自動車の電源安定化回路、バックアップ電源、各種電子制御ユニットなどの昇圧電源回路に使用されます。 商品詳細 ・メーカー：Texas Instruments・型番：LM5150QRUMTQ1・製品カテゴリー：半導体・集積回路・製品種類：電源管理IC・商品タイプ：車載用昇圧型DC-DCコントローラ・変換方式：昇圧型（Boost）・入力電圧範囲：1.5～42V（出力電圧条件による）・絶対最大入力電圧：65V・出力構成：正電圧・1出力・出力電圧設定：6.8V／7.5V／8.5V／10.5Vの選択式・スイッチング周波数：220kHz～2.3MHz・最大デューティ比：91.5％・静止電流：スタンバイ時最大15µA・シャットダウン電流：最大5µA・制御機能：イネーブル、電流制限、クロック同期・外付けスイッチ：MOSFET・車載規格：AEC-Q100対応・動作温度範囲：-40～+125℃（車載グレード）・パッケージ形式：WQFN・端子数：16ピン・パッケージ寸法：約4×4mm・実装方式：表面実装
