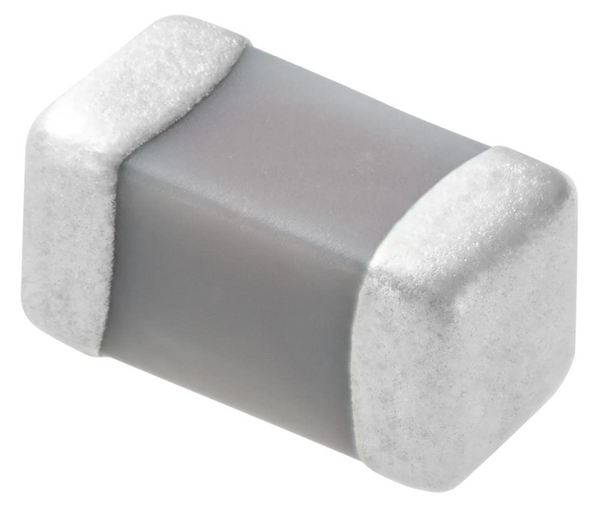

【積層セラミックコンデンサ】GQM2195C2E620JB12D

Murata Electronics（村田製作所）製の高Q・低損失タイプの積層セラミックコンデンサ（MLCC）です。62pFの静電容量、250V DCの定格電圧、±5%の容量許容差を備え、C0G（NP0）誘電体を採用しています。

GQMシリーズは、一般的な汎用MLCCとは異なり、RF・マイクロ波・高周波回路での使用を重視したHigh Q・Low Lossタイプです。高周波領域での損失を抑えながら安定した容量特性を得やすく、インピーダンス整合、RFフィルタ、共振回路、発振回路、アンテナ周辺回路などに適しています。

C0G（NP0）誘電体は温度変化による容量変動が小さく、X5RやX7Rなどの高誘電率系MLCCと比較して、容量値を安定して維持しやすい特性を持っています。そのため、コンデンサの容量変化がRF回路の周波数特性やインピーダンスに影響するような用途にも適しています。

0805（2012）サイズの表面実装タイプで、外形は約2.00×1.25mmです。小型ながら250V DCの高い定格電圧に対応しているため、通信機器や無線機器をはじめ、高周波・高電圧を扱う各種電子回路で使用できます。動作温度範囲は-55～+125℃です。

商品詳細

• メーカー：Murata Electronics（村田製作所）
• シリーズ：GQM
• 製品カテゴリー：コンデンサ
• 製品種類：積層セラミックコンデンサ（MLCC）
• 商品タイプ：高Q・低損失RF／マイクロ波用MLCC
• 静電容量：62pF
• 静電容量換算：0.062nF
• 静電容量換算：0.000062µF
• 静電容量許容差：±5%
• 定格電圧：250V DC
• 誘電体：C0G（NP0）
• 温度特性：C0G（EIA）
• 温度係数：0±30ppm/℃クラス
• サイズ：0805
• メートル法サイズ：2012
• 外形寸法：約2.00×1.25mm
• 厚さ：約0.85mm
• 最大厚さ：約0.95mm
• 実装方式：表面実装（SMD）
• 構造：積層セラミック
• 特徴：High Q、Low Loss
• 動作温度範囲：-55～+125℃
• 基準温度：25℃
• MSL：Level 1
• RoHS：対応
• 主な用途：RF、マイクロ波、高周波回路
• 用途例：インピーダンス整合、RFフィルタ、共振回路、発振回路、アンテナ回路、高周波信号回路など
• 標準パッケージ：テープ＆リール
• 標準リール数量：4,000個
