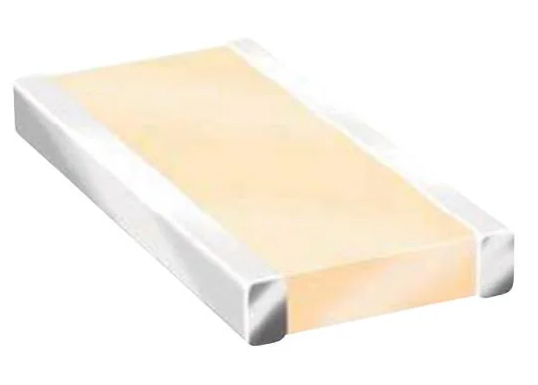

【積層セラミックコンデンサ】0612YC103KAT2S

KYOCERA AVX製の低インダクタンス積層セラミックコンデンサ（MLCC）です。10nF（0.01µF）の静電容量、16V DCの定格電圧、±10%の静電容量許容差を備え、X7R誘電体を採用しています。

本製品は一般的なMLCCとは異なり、電極配置を工夫したReverse Geometry構造によって低ESL（等価直列インダクタンス）を実現した低インダクタンスコンデンサです。高周波領域での電源デカップリングやバイパス用途に適しており、高速スイッチング回路や高周波ノイズ対策など、寄生インダクタンスの影響を抑えたい回路で使用できます。

0612（1632 Metric）の表面実装タイプで、外形は約1.6×3.2mmです。-55～+125℃の広い温度範囲に対応し、X7R特性による比較的安定した容量特性を持っています。電源ラインのデカップリング、バイパス、ノイズ抑制など、低インピーダンスが求められる電子回路に適した製品です。

商品詳細

• メーカー：KYOCERA AVX
• 製品カテゴリー：コンデンサ
• 製品種類：積層セラミックコンデンサ（MLCC）
• 商品タイプ：低インダクタンスMLCC
• シリーズ：Low Inductance Capacitors
• 静電容量：0.01µF
• 静電容量：10nF
• 静電容量：10,000pF
• 静電容量許容差：±10%
• 定格電圧：16V DC
• 誘電体：X7R
• 温度特性：X7R
• サイズ：0612
• メートル法サイズ：1632
• 外形寸法：約1.6×3.2mm
• 最大厚さ：約0.94mm
• 構造：Reverse Geometry
• 特徴：Low ESL（低等価直列インダクタンス）
• 取り付け方式：表面実装（SMD）
• コンデンサタイプ：セラミックコンデンサ
• 端子構造：ラップアラウンド端子
• 使用温度範囲：-55～+125℃
• MSL：Level 1
• RoHS：対応
• 主な用途：バイパス、デカップリング
• 用途例：電源ライン、デジタル回路、高速スイッチング回路、RF・高周波回路、ノイズ対策回路など
