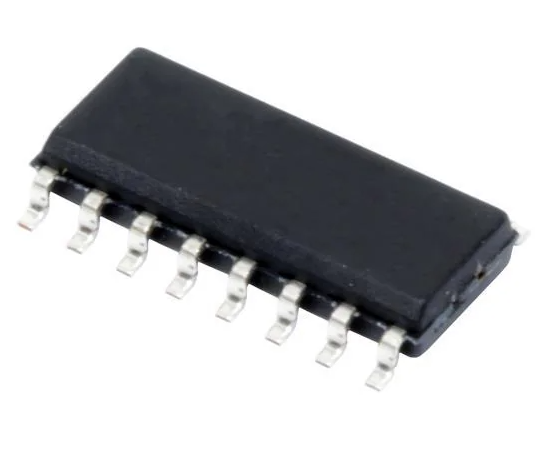

【定電流LEDシンクドライバ】TLC5916QDRQ1

Texas Instruments製の車載向け8チャンネル定電流LEDシンクドライバです。8つの独立した出力チャンネルを備え、外付け抵抗によって出力電流を設定できます。3V～5.5Vの電源電圧に対応し、LEDの電流を安定して制御することで、複数のLEDを使用する表示装置や照明回路の設計に対応します。 出力電流は1チャンネルあたり5mA～120mAの範囲で設定でき、256段階のグローバル電流ゲイン調整機能を搭載しています。また、LEDの断線や短絡、過熱を検出する機能を備え、車載用LED照明、LED表示装置、7セグメント表示器などの制御に使用できます。AEC-Q100に準拠した車載対応品で、-40℃～125℃の動作温度範囲に対応しています。 商品詳細 ・メーカー：Texas Instruments・型番：TLC5916QDRQ1・製品カテゴリー：LEDドライバIC・製品種類：定電流LEDシンクドライバ・商品タイプ：車載向け8チャンネルLEDドライバ・出力チャンネル数：8・出力方式：定電流シンク・電源電圧範囲：3V～5.5V・出力電流設定範囲：5mA～120mA／チャンネル・出力電流設定方式：外付け抵抗・電流ゲイン調整：256段階・最大出力電圧：17V・クロック周波数：最大30MHz・入力方式：シュミットトリガ入力・検出機能：LED断線検出、短絡検出、過熱検出・保護機能：過熱保護・車載対応：AEC-Q100認定・動作温度範囲：-40℃～125℃・パッケージ：SOIC-16（D）・実装方式：表面実装・供給形態：テープ＆リール
