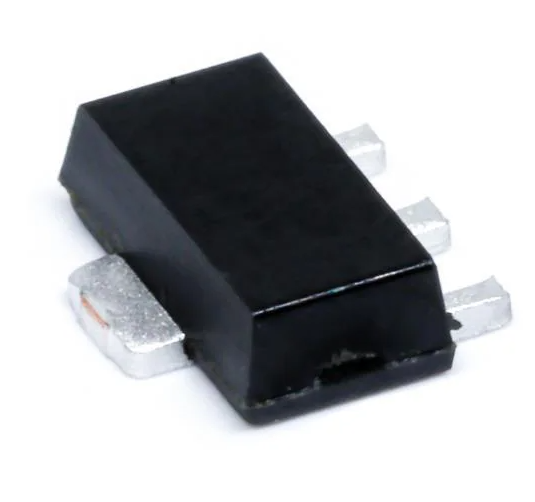

【可変シャントレギュレータ】TL432BIPK

Texas Instruments製の高精度・可変シャントレギュレータです。基準電圧約2.495Vを基準として、外付け抵抗により約2.5～36Vの範囲で動作電圧を設定できます。ツェナーダイオードの代わりとなる可変基準電圧素子として、電源回路やスイッチング電源の電圧制御・フィードバック回路などに使用されます。([turn0search1]turn0search1) Bグレードにより基準電圧の初期精度は±0.5%で、最大100mAのカソード電流に対応します。TL432はTL431と基本機能・電気特性が同等ですが、PKパッケージではピン配置が異なる「逆ピン配置」タイプです。([turn0search1]turn0search12) 商品詳細 型番：TL432BIPK メーカー：Texas Instruments 製品カテゴリー：IC 製品種類：電圧リファレンス 商品タイプ：可変高精度シャントレギュレータ シリーズ：TL432 基準電圧：2.495V typ. 基準電圧精度：±0.5%（Bグレード、25℃） 可変出力電圧：約2.5～36V 最大カソード電流：100mA 最小カソード電流：600µA 出力インピーダンス：約0.2Ω 動作温度：-40～+85℃ ピン数：3 パッケージ：SOT-89（PK） 実装方式：面実装（SMD） パッケージサイズ：約4.5 × 2.5mm 端子ピッチ：1.5mm パッケージ数量：1,000個／リール RoHS：対応 主な用途：電圧リファレンス、電源電圧制御、スイッチング電源、フィードバック回路、バッテリー充電回路など
