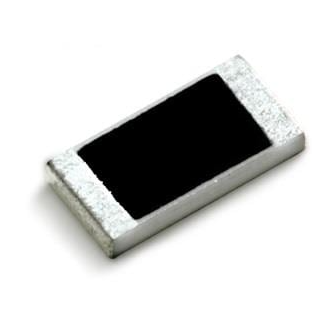

【厚膜チップ抵抗器】RC0603JR-0722RL

YAGEO製の汎用厚膜チップ抵抗器です。22Ωの抵抗値と±5%の抵抗許容差を備え、一般的な電子回路における電流制限、信号処理、バイアス設定、プルアップ・プルダウン、終端抵抗など、幅広い用途に使用できます。0603（1608メトリック）の小型表面実装タイプで、基板上の実装面積を抑えながら抵抗機能を構成できるため、高密度実装を必要とする電子機器にも適しています。厚膜抵抗体をセラミック基板上に形成し、抵抗値をレーザートリミングによって調整した構造を採用しています。定格電力は0.1Wで、−55～＋155℃の動作温度範囲に対応しており、一般的な産業機器、民生電子機器、通信機器、コンピュータ関連機器などの回路に利用できます。 商品詳細 メーカー：YAGEO シリーズ：RC 製品タイプ：厚膜チップ抵抗器 抵抗器タイプ：固定抵抗器 抵抗技術：厚膜 抵抗値：22Ω 抵抗許容差：±5% 定格電力：0.1W（1/10W） 温度係数（TCR）：±100ppm/℃ 最大連続使用電圧：75V 過負荷電圧：150V 絶縁耐圧：150V パッケージ／ケース：0603（1608メトリック） 外形寸法：約1.60 × 0.80mm 最大高さ：約0.55mm 端子数：2 実装方式：表面実装（SMD） 端子仕上げ：錫（Tin） 構造：セラミック基板＋厚膜抵抗体 特徴：耐湿性、鉛フリー端子 RoHS：対応 AEC-Q200：非対応 動作温度範囲：−55～＋155℃ 主な用途：電流制限、バイアス回路、プルアップ／プルダウン、信号処理、終端抵抗、一般電子機器など
