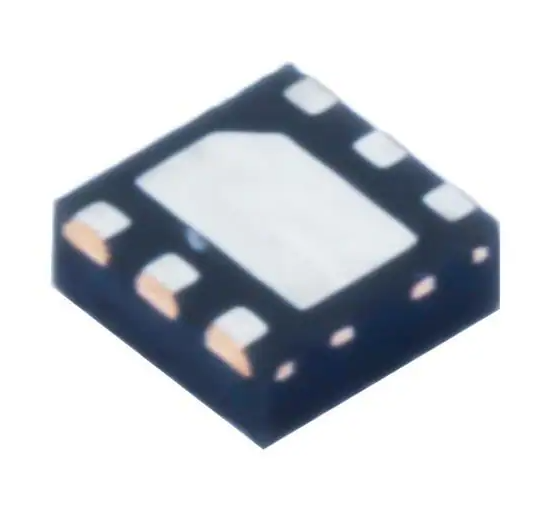

【低ドロップアウト・リニアレギュレータ（LDO）】TPS73533DRVR

Texas Instruments製の3.3V固定出力・500mA低ドロップアウトLDO電圧レギュレータです。 低静止電流、低ノイズ、高い電源除去比（PSRR）、低ドロップアウト特性を備え、入力電圧から安定した3.3V電源を生成する電源管理ICです。最大500mAの出力電流に対応し、マイコン、通信モジュール、Wi-Fi機器、携帯機器、各種デジタル・アナログ回路などの電源安定化に適しています。 入力電圧範囲は2.7V～6.5Vで、3.3V固定出力に対応しています。500mA負荷時のドロップアウト電圧は代表値280mVと低く、入力電圧と出力電圧の差が小さい電源回路でも使用しやすい設計です。 また、代表値45µAの低静止電流、1kHzで68dBの高PSRR、13.2µVrmsの低ノイズ特性を備えており、電源品質が重要となる回路にも適しています。2.2µFの低ESRセラミックコンデンサで安定動作するため、周辺部品を抑えたコンパクトな電源回路を構成できます。 商品詳細 ・メーカー：Texas Instruments・型番：TPS73533DRVR・シリーズ：TPS735・製品カテゴリー：PMIC・製品種類：リニア電圧レギュレータ・商品タイプ：固定出力LDO電圧レギュレータ・出力構成：正電圧・出力数：1・固定出力電圧：3.3V・最大出力電流：500mA・入力電圧範囲：2.7V～6.5V・出力電圧精度：総合2%（VOUT＞2.2V、負荷・ライン・温度を含む）・静止電流：45µA（代表値）・ドロップアウト電圧：280mV（500mA時、代表値）・PSRR：68dB（1kHz、代表値）・出力ノイズ：13.2µVrms（代表値）・スタートアップ時間：45µs（代表値）・イネーブル機能：対応・出力コンデンサ：2.2µF低ESRセラミックコンデンサで安定動作・保護機能：過電流保護、サーマルシャットダウン、入力低電圧保護・動作温度範囲：-40～+125℃・パッケージ：WSON-6・パッケージサイズ：2mm × 2mm・ピン数：6ピン・実装方式：表面実装（SMD）
