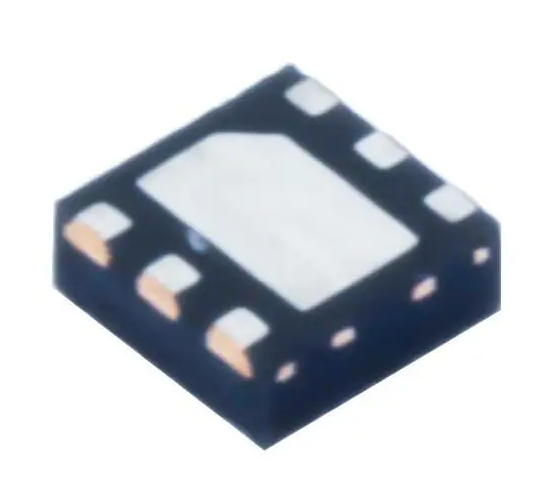

【低ドロップアウト・リニアレギュレータ（LDO）】TPS72012QDRVRQ1

Texas Instruments製の車載向け1.2V・350mA低ドロップアウト（LDO）レギュレータです。 1.2Vの固定出力に対応し、最大350mAの出力電流を供給できます。入力電圧範囲は1.1V～4.5Vと低く、低電圧で動作するデジタル回路や車載電子機器などの電源回路に適しています。 低静止電流38µA、低ノイズ48µVrms、VIN側80dB、VBIAS側70dBの高いPSRRを備えており、電源電圧の変動やノイズを抑えたい回路に使用できます。また、VBIAS端子を備えたデュアルレール構成により、VINと制御回路用のバイアス電源を分けて使用できます。 AEC-Q100 Grade 1に対応した車載向け製品で、過電流保護、サーマルシャットダウン、ソフトスタートなどを内蔵しています。2.00mm×2.00mmの6ピンWSONパッケージを採用し、車載電装品や小型電子機器の電源回路に適した構成です。 商品詳細 ・メーカー：Texas Instruments・型番：TPS72012QDRVRQ1・製品カテゴリー：半導体・製品種類：電源管理IC（PMIC）・商品タイプ：車載向け固定出力LDOレギュレータ・出力電圧：1.2V（固定）・最大出力電流：350mA・入力電圧範囲：1.1V～4.5V・出力電圧範囲：0.9V～3.6V（シリーズ仕様）・静止電流（IQ）：38µA（代表値）・ドロップアウト電圧：110mV（代表値、350mA時）・出力ノイズ：48µVrms（10Hz～100kHz）・PSRR（VIN）：80dB（10Hz～10kHz）・PSRR（VBIAS）：70dB（10Hz～10kHz）・スタートアップ時間：140µs（代表値）・出力コンデンサ：2.2µFで安定動作・制御機能：イネーブル、ソフトスタート・保護機能：過電流保護、サーマル保護、UVLO・車載規格：AEC-Q100 Grade 1・動作温度範囲：-40～+125℃・パッケージ：WSON（DRV）・パッケージサイズ：2.00mm×2.00mm・ピン数：6ピン・実装方式：表面実装・RoHS：対応・REACH：対応
