onsemi

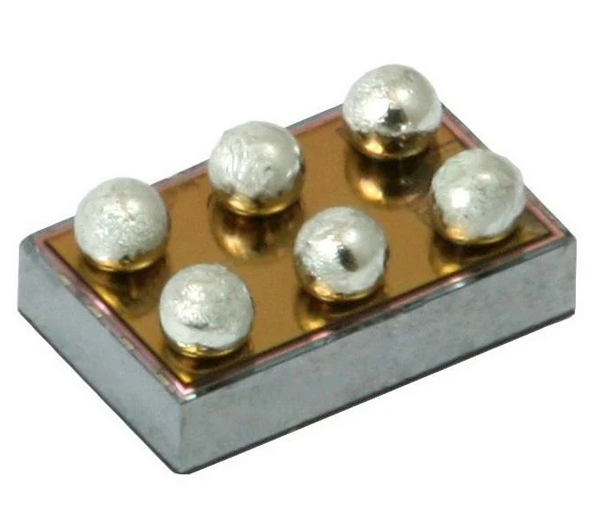

【ロードスイッチIC】NCP451AFCT2G
型番/Part Number: ロードスイッチic-ncp451afct2g
環境規制 (RoHS) 適合品
onsemi製の超小型・低オン抵抗ロードスイッチICです。最大3Aの電流制御に対応し、低オン抵抗設計により電源ラインの損失を抑えながら効率的な電源制御を実現します。
制御入力による電源ラインのON/OFF制御が可能で、携帯機器、バッテリー駆動機器、USB電源制御、IoT機器、組み込みシステムなどの電源管理用途に適しています。
オートディスチャージ機能を搭載しており、スイッチOFF時に出力電圧を放電することで、後段回路の確実な電源遮断をサポートします。また、超小型WLCSPパッケージを採用しているため、基板スペースの限られた設計にも最適です。
商品詳細
型番：NCP451AFCT2G
メーカー：onsemi
種類：ロードスイッチIC（Power Distribution Switch）
スイッチ構成：Nチャネル MOSFET ハイサイドスイッチ
チャネル数：1チャネル
最大出力電流：3A
動作電圧範囲：0.75V～5.5V
オン抵抗（RDS(ON)）：約12mΩ（標準値）
オートディスチャージ機能搭載
スルーレート制御機能搭載
低消費電流設計
過熱保護機能内蔵
パッケージ：WLCSP-6（1.4mm × 0.9mm）
動作温度範囲：-40℃～85℃
RoHS対応
21+半導体
技術仕様・スペック
この製品について
onsemi製の超小型・低オン抵抗ロードスイッチICです。最大3Aの電流制御に対応し、低オン抵抗設計により電源ラインの損失を抑えながら効率的な電源制御を実現します。
制御入力による電源ラインのON/OFF制御が可能で、携帯機器、バッテリー駆動機器、USB電源制御、IoT機器、組み込みシステムなどの電源管理用途に適しています。
オートディスチャージ機能を搭載しており、スイッチOFF時に出力電圧を放電することで、後段回路の確実な電源遮断をサポートします。また、超小型WLCSPパッケージを採用しているため、基板スペースの限られた設計にも最適です。
商品詳細
- 型番：NCP451AFCT2G
- メーカー：onsemi
- 種類：ロードスイッチIC（Power Distribution Switch）
- スイッチ構成：Nチャネル MOSFET ハイサイドスイッチ
- チャネル数：1チャネル
- 最大出力電流：3A
- 動作電圧範囲：0.75V～5.5V
- オン抵抗（RDS(ON)）：約12mΩ（標準値）
- オートディスチャージ機能搭載
- スルーレート制御機能搭載
- 低消費電流設計
- 過熱保護機能内蔵
- パッケージ：WLCSP-6（1.4mm × 0.9mm）
- 動作温度範囲：-40℃～85℃
- RoHS対応
