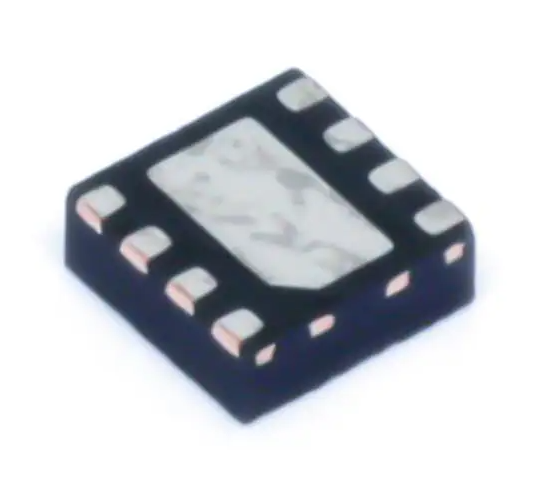

【モータードライバ】DRV8837CDSGR

Texas Instruments製の低電圧Hブリッジ・モータードライバICです。1個のDCモーターやソレノイドなどを駆動でき、最大1Aの出力電流に対応しています。 NチャネルMOSFETによるHブリッジを内蔵しており、外付け部品を抑えながらモーター駆動回路を構成できます。PWM入力による速度制御にも対応し、カメラ、玩具、携帯機器などの低電圧・バッテリー駆動機器に適しています。 商品詳細 型番：DRV8837CDSGR メーカー：Texas Instruments 製品カテゴリー：モータードライバ 製品種類：Hブリッジ・モータードライバIC 商品タイプ：低電圧DCモータードライバ 用途分類：モーター駆動・モーション制御 チャネル数：1チャネル 駆動方式：Hブリッジ 対応モーター：ブラシ付きDCモーター 最大出力電流：1A モーター電源電圧：0～11V ロジック電源：1.8～5V 入力方式：PWM（IN1/IN2） スイッチング周波数：約250kHz MOSFETオン抵抗：ハイサイド＋ローサイド 合計約1Ω スリープ機能：対応 スリープ時電流：最大120nA 保護機能：過電流保護、短絡保護、低電圧ロックアウト（UVLO）、過熱保護 パッケージ：WSON-8（DSG） パッケージサイズ：約2.0 × 2.0mm ピン数：8ピン 実装方式：SMD（表面実装） 動作温度範囲：-40℃～+85℃ 包装：テープ＆リール 主な用途：DCモーター駆動、カメラ、玩具、携帯機器、バッテリー駆動機器、ソレノイド駆動、モーション制御回路
