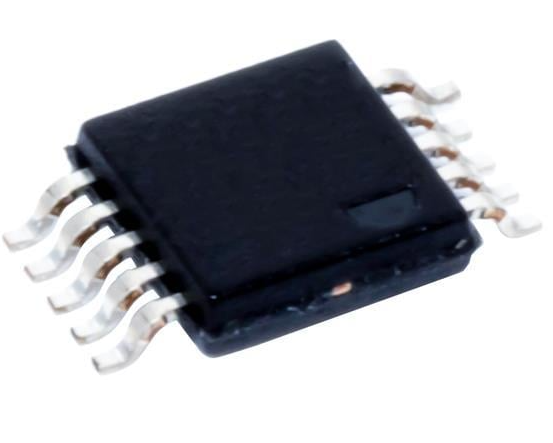

【マルチプレクサ】TS5A22364DGSR

Texas Instruments製の2チャネル双方向SPDTアナログスイッチです。2.3～5.5Vの単電源で動作し、2つの信号経路を切り替える用途に使用できます。低オン抵抗と低チャージインジェクションを特長とし、オーディオ信号などのアナログ信号切り替えに適しています。グランド以下の負電圧信号も通過できるため、従来の単電源アナログスイッチでは扱いにくいオーディオ信号にも対応します。また、内部シャントスイッチとブレーク・ビフォア・メイク機能を備え、音声切り替え時のクリック・ポップノイズや信号の重なりを抑制します。10ピンVSSOPの小型パッケージを採用しています。

商品詳細

• メーカー：Texas Instruments
• 製品カテゴリー：アナログスイッチIC
• 製品種類：アナログ信号スイッチ
• 商品タイプ：デュアルSPDTアナログスイッチ
• チャネル数：2チャネル
• スイッチ構成：2:1 SPDT
• 信号方向：双方向
• 電源電圧：2.3～5.5V
• 代表電源電圧：2.5V／3.3V／5V
• オン抵抗（RON）：0.52Ω typ.／0.65Ωクラス
• スイッチ連続電流：最大350mA
• 帯域幅：18.3MHz
• オン状態リーク電流：最大0.375µA
• 電源電流：0.2µA typ.
• チャネル容量：70pFクラス
• チャージインジェクション：10pC
• クロストーク：-78dB typ.（100kHz）
• 負電圧信号対応：あり
• 最大信号振幅：±2.75V（VCC=2.75V）
• ブレーク・ビフォア・メイク：対応
• クリック・ポップノイズ低減：内部シャントスイッチ搭載
• 動作温度範囲：-40～+85℃
• 取り付け方式：表面実装
• パッケージ：VSSOP（DGS）
• ピン数：10ピン
• パッケージサイズ：約3.0×4.9mm
• ESD耐性：HBM 2500V、CDM 1500V
• 用途：オーディオ信号切り替え、ヘッドホン・イヤホン回路、音声入力切り替え、アナログ信号マルチプレクサなど
