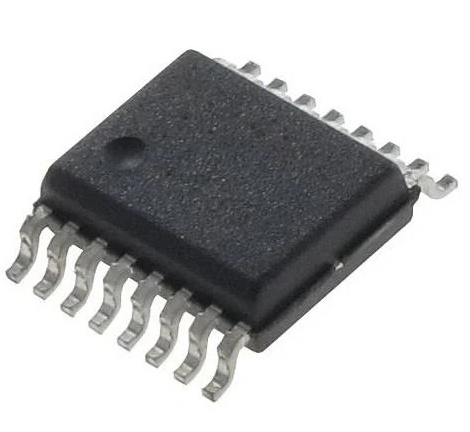

【マルチプレクサ / デマルチプレクサ】PI5C3257QEX

Diodes Incorporated製の4回路2:1マルチプレクサ／デマルチプレクサ・バススイッチICです。4つの独立した2:1スイッチを内蔵し、選択信号に応じて2系統の信号のいずれかをバスへ接続できます。74シリーズ257系ロジックデバイスとピン互換・機能互換の設計です。 スイッチのオン抵抗は約5Ωと低く、伝搬遅延も非常に小さいため、デジタル信号の切り替えやバス信号のルーティングに適しています。5V単電源で動作し、3ステート出力にも対応しています。 商品詳細 型番：PI5C3257QEX メーカー：Diodes Incorporated 製品カテゴリー：IC 製品種類：ロジックIC 商品タイプ：マルチプレクサ／デマルチプレクサ・バススイッチ 回路構成：4回路 × 2:1 スイッチ数：4 機能：2:1マルチプレクサ／デマルチプレクサ 信号方式：シングルエンド 電源電圧：4.75～5.25V 標準電源電圧：5V オン抵抗：約5Ω 伝搬遅延時間：約0.25ns（5V、50pF） 出力：3ステート 静止電流：最大100nA 動作温度：-40～+85℃ パッケージ：QSOP-16 ピン数：16 パッケージ幅：約3.9mm 実装方式：面実装（SMD） 包装：テープ＆リール 標準包装数量：2,500個／リール RoHS：対応 主な用途：デジタル信号切替、バス信号ルーティング、コンピュータ、産業用PC、モニター、テレビなど
