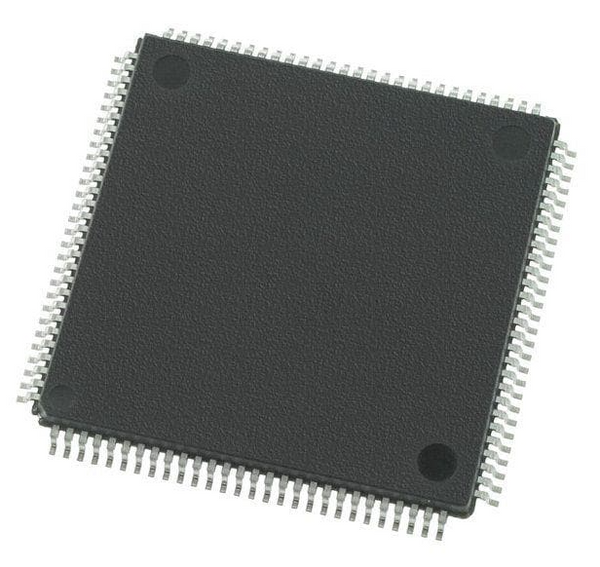

【マイクロコントローラ】S9S12XS256J0MALR

NXP Semiconductors製の16ビット車載・産業用マイクロコントローラです。HCS12X系のCPUコアを搭載し、最大40MHzのバス動作に対応しています。256KBのフラッシュメモリと12KBのRAMを内蔵し、各種制御プログラムの実行やセンサーデータの処理、機器の動作管理などに使用されます。 CAN、SCI、SPIなどの通信機能に加え、A/D変換、PWM、ウォッチドッグタイマー、電源電圧監視機能を備えています。車載ボディ制御やモーター制御、センサーモジュールなど、リアルタイム性と安定した制御が求められる組み込みシステムに適しています。112ピンLQFPパッケージを採用した表面実装タイプで、幅広い周辺機能を必要とする制御回路に使用される製品です。 商品詳細 ・メーカー：NXP Semiconductors・型番：S9S12XS256J0MALR・製品カテゴリー：マイクロコントローラ・製品種類：16ビットマイクロコントローラ・商品タイプ：HCS12Xコア搭載車載・産業用MCU・シリーズ：S12XS・CPUコア：HCS12X・データバス幅：16ビット・バス動作周波数：最大40MHz・フラッシュメモリ：256KB・RAM：12KB・動作電源電圧範囲：1.72～5.5V・A/Dコンバータ：12ビット、最大16チャンネル・通信インターフェース：CAN、SCI、SPI・タイマー：16ビットカウンタ搭載、8チャンネルタイマー・周辺機能：PWM、ウォッチドッグタイマー、低電圧検出、パワーオンリセット・汎用入出力：最大91本・発振器：外部クロック対応・動作温度範囲：-40～+125℃・パッケージ形式：LQFP・端子数：112ピン・パッケージサイズ：20×20mm・実装方式：表面実装・供給形態：テープ＆リール
