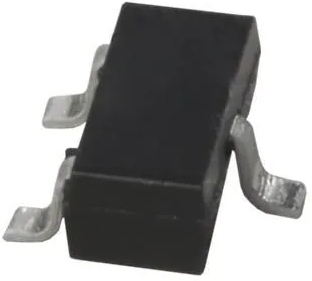

【ホール効果スイッチ】AH180-WG-7

Diodes Incorporated

【ホール効果スイッチ】AH180-WG-7

型番/Part Number: ホール効果スイッチ-ah180-wg-7

環境規制 (RoHS) 適合品
Diodes Incorporated製のマイクロパワー全極性ホール効果スイッチです。磁石のN極・S極のどちらにも反応する全極性検出に対応し、磁界を検出するとオープンドレイン出力をLowに切り替えます。2.5V～5.5Vの電源電圧で動作し、低消費電力を特徴としているため、携帯機器やバッテリー駆動機器の磁気スイッチング用途に適しています。シュミットトリガ機能を内蔵し、SC-59（SOT-23系）3ピンの小型表面実装パッケージを採用しています。 商品詳細 型番：AH180-WG-7 メーカー：Diodes Incorporated 製品タイプ：全極性ホール効果スイッチ センサー方式：ホール効果 磁気特性：全極性（N極・S極） 電源電圧範囲：2.5V～5.5V 動作点：±6mT 解除点：±1mT 出力タイプ：オープンドレイン 消費電流：最大16µA シュミットトリガ：内蔵 動作温度範囲：-40℃～+85℃ 取付方式：表面実装 パッケージ：SC-59-3（SOT-23-3 / TO-236-3） 端子数：3端子
15+センサ

技術仕様・スペック

メーカー / ブランド Diodes Incorporated
製品カテゴリ ホール効果スイッチ
梱包仕様 リール / トレイ (見積依頼時に指定可能)
環境規制 (RoHS) 適合品 (Compliant)

この製品について

Diodes Incorporated製のマイクロパワー全極性ホール効果スイッチです。磁石のN極・S極のどちらにも反応する全極性検出に対応し、磁界を検出するとオープンドレイン出力をLowに切り替えます。2.5V～5.5Vの電源電圧で動作し、低消費電力を特徴としているため、携帯機器やバッテリー駆動機器の磁気スイッチング用途に適しています。シュミットトリガ機能を内蔵し、SC-59（SOT-23系）3ピンの小型表面実装パッケージを採用しています。

商品詳細

  • 型番：AH180-WG-7
  • メーカー：Diodes Incorporated
  • 製品タイプ：全極性ホール効果スイッチ
  • センサー方式：ホール効果
  • 磁気特性：全極性（N極・S極）
  • 電源電圧範囲：2.5V～5.5V
  • 動作点：±6mT
  • 解除点：±1mT
  • 出力タイプ：オープンドレイン
  • 消費電流：最大16µA
  • シュミットトリガ：内蔵
  • 動作温度範囲：-40℃～+85℃
  • 取付方式：表面実装
  • パッケージ：SC-59-3（SOT-23-3 / TO-236-3）
  • 端子数：3端子
