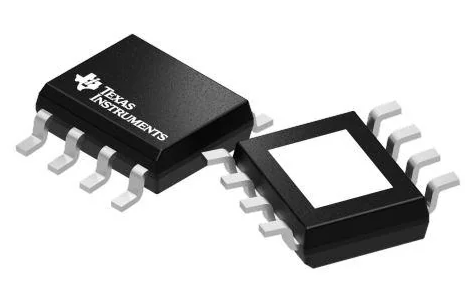

【ブラシ付きDCモーター用Hブリッジドライバ】DRV8251ADDAR

Texas Instruments製のブラシ付きDCモーター向けHブリッジモータードライバICです。 4.5～48Vの電源電圧に対応し、内蔵されたNチャネルMOSFETによってモーターの正転・逆転・停止を制御できます。PWM制御インターフェースを備え、最大4.1Aのピーク出力電流に対応しています。また、電流検出・電流制限機能を内蔵しており、モーターの起動時や負荷変動時の電流管理に利用できます。 過電流保護、低電圧ロックアウト、過熱保護などの保護機能を備え、低消費電力のスリープモードにも対応しています。産業用制御機器、プリンター、各種自動化装置、バッテリー駆動機器など、DCモーターの駆動制御が必要な電子機器に使用されます。 商品詳細 ・メーカー：Texas Instruments・型番：DRV8251ADDAR・製品カテゴリー：電源管理IC・製品種類：モータードライバIC・商品タイプ：ブラシ付きDCモーター用Hブリッジドライバ・モーター種類：ブラシ付きDCモーター・出力構成：Hブリッジ・電源電圧範囲：4.5～48V・ピーク出力電流：4.1A・制御インターフェース：PWM・駆動素子：NチャネルMOSFET・電流検出方式：電流ミラー方式（IPROPI端子）・電流制限機能：内蔵・対応ロジック電圧：1.8V、3.3V、5V・スリープモード：搭載・保護機能：低電圧ロックアウト、過電流保護、過熱保護・動作温度範囲：-40～+150℃（接合部温度）・パッケージ：HSOIC（PowerPAD付き）・端子数：8ピン・パッケージ寸法：約4.9 × 6.0mm・実装方式：表面実装
