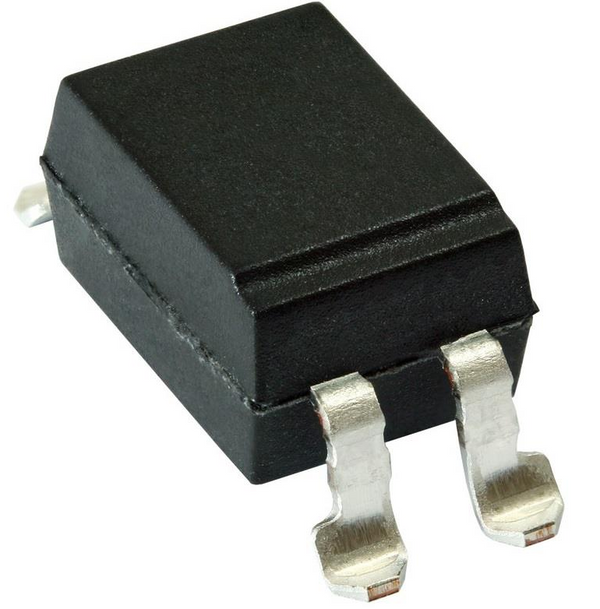

【フォトトランジスタ出力型フォトカプラ】SFH6186-5X001T

Vishay製のフォトトランジスタ出力型フォトカプラです。 入力側の赤外線発光ダイオードと出力側のフォトトランジスタを光学的に結合した構造で、電気的に絶縁された回路間で信号を伝達します。入出力間の絶縁耐圧は5,300Vrmsで、制御回路と電力回路など、異なる電位の回路間の信号伝達や電気的絶縁に使用されます。電流伝達率（CTR）は入力電流1mA時に250～500%のランクに対応し、低い入力電流で出力側の信号を制御できる設計です。 4ピンの表面実装型パッケージを採用し、基板上の限られたスペースにも実装できます。出力側のコレクタ・エミッタ間電圧は最大55Vで、産業用制御機器、通信機器、バッテリー駆動機器などの信号絶縁回路に使用されます。入出力間の電気的な絶縁を確保しながら信号を伝達するため、制御信号の分離やノイズの影響を抑える回路構成に適した光半導体部品です。 商品詳細 ・メーカー：Vishay・型番：SFH6186-5X001T・製品カテゴリー：光半導体・製品種類：フォトカプラ・商品タイプ：フォトトランジスタ出力型フォトカプラ・シリーズ：SFH6186・チャンネル数：1・入力素子：赤外線発光ダイオード・出力素子：フォトトランジスタ・電流伝達率（CTR）：250～500%（IF=1mA時）・コレクタ・エミッタ間電圧：55V（最大）・出力電流：50mA（最大定格）・順方向電圧：約1.1V（標準値）・入力順方向電流：60mA（最大定格）・入出力間絶縁耐圧：5,300Vrms・ターンオン時間：約6µs（標準値）・ターンオフ時間：約5.5µs（標準値）・動作温度範囲：-55～+100℃・パッケージ：SMD-4・端子数：4ピン・実装方式：表面実装
