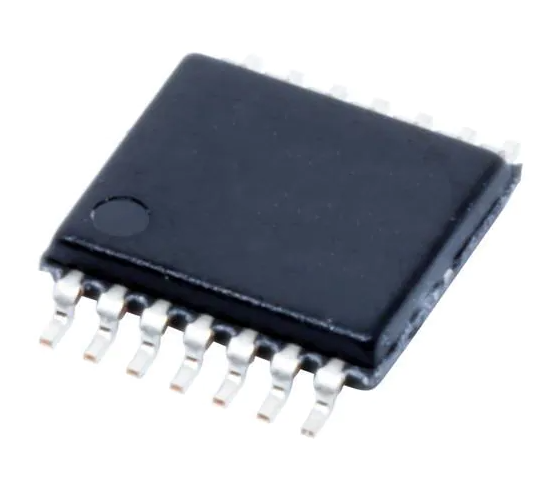

【バッファ / ラインドライバ】SN74LVTH125PWR

Texas Instruments製の4チャネル3ステート・バスバッファ／ラインドライバICです。3.3V電源で動作しながらTTLレベルの入力・出力インターフェースに対応しており、デジタル信号のバッファリングやバス制御に使用できます。 4つの独立したバッファを内蔵し、それぞれに出力イネーブル端子を備えています。出力をハイインピーダンス状態にできる3ステート構成のため、複数のデバイスが接続されるデジタルバス回路に適しています。 また、入力にはバスホールド機能を備えており、未接続または浮いた入力を安定した論理状態に保持できます。ホットインサーションにも対応した設計です。 商品詳細 型番：SN74LVTH125PWR メーカー：Texas Instruments 製品カテゴリー：ロジックIC 製品種類：バッファ・ラインドライバ 商品タイプ：4チャネル3ステート・バスバッファ 用途分類：デジタル信号バッファリング・バス制御 チャネル数：4チャネル 回路構成：4回路 論理機能：バッファ 入力方式：TTL互換CMOS入力 出力方式：3ステート 信号方向：非反転 電源電圧範囲：2.7V～3.6V 標準電源電圧：3.3V 出力電流（High）：-32mA 出力電流（Low）：64mA 伝搬遅延時間：約2.1ns バスホールド機能：対応 Power-Up 3-State：対応 Ioff機能：対応 ホットインサーション：対応 ESD保護：対応 パッケージ：TSSOP（PW） ピン数：14ピン 実装方式：SMD（表面実装） 動作温度範囲：-40℃～+85℃ 包装：テープ＆リール 主な用途：デジタルバス、データバス、マイコン周辺回路、信号バッファ、ラインドライバ、ロジック回路、通信インターフェース...
