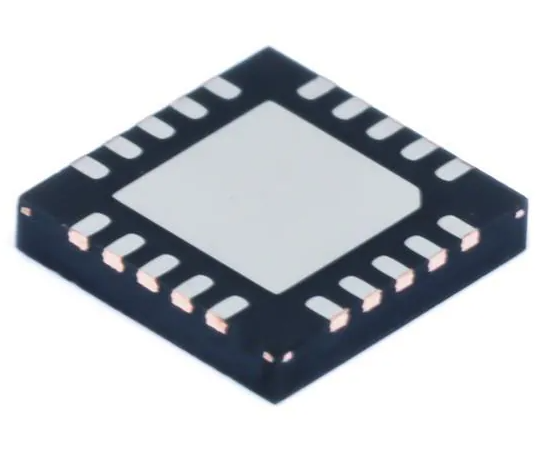

【バッテリ向け降圧型充電コントローラ】BQ24725ARGRR

Texas Instruments製の1～4セルLi-ion／Li-polymerバッテリ向け降圧型充電コントローラです。SMBusによるデジタル制御に対応し、充電電圧・充電電流・入力電流などをシステム側から設定できます。NチャネルMOSFETを外付けで駆動する同期整流方式を採用し、アダプタとバッテリ間のシステム電源を自動的に選択できます。最大8Aクラスの充電電流に対応し、過電圧・過電流・短絡などの保護機能も備えています。ノートPCやタブレットなど、複数セルのリチウムイオンバッテリを使用する機器の充電・電源管理に適しています。

商品詳細

• メーカー：Texas Instruments
• 製品シリーズ：bqシリーズ
• 製品カテゴリー：バッテリ充電・電源管理
• 製品種類：バッテリ充電コントローラ
• 商品タイプ：SMBus対応同期整流式降圧バッテリ充電コントローラ
• 対応バッテリ：Li-ion／Li-polymer
• 対応セル数：1～4セル直列
• 入力電圧範囲：4.5～24V
• 絶対最大入力電圧：30V
• バッテリ充電電圧設定範囲：1.024～19.2V
• 最大充電電流：8A
• 最大入力電流設定：8.064A
• 充電電流精度：±3%
• 充電電圧精度：±0.5%
• 入力電流精度：±3%
• 制御インターフェース：SMBus
• トポロジー：同期整流式Buck（降圧）
• スイッチング周波数：615／750／885kHzから設定可能
• MOSFET：NチャネルMOSFETを外付け駆動
• システム電源選択：アダプタ／バッテリを自動選択
• チャージポンプ：2系統内蔵
• ソフトスタート：搭載
• ループ補償：内蔵
• 過電圧保護：対応
• 過電流保護：対応
• バッテリ短絡保護：対応
• インダクタ短絡保護：対応
• MOSFET短絡保護：対応
• バッテリLEARN機能：対応
• 動作温度範囲：-40～+85℃
• パッケージ：VQFN（RGR）
• 端子数：20ピン
• パッケージサイズ：約3.5×3.5mm
• 実装方式：表面実装
• 端子仕上げ：NiPdAu
• RoHS：対応
• 主な用途：ノートPC、タブレット、ポータブル機器、マルチセルバッテリシステム、電源管理機器など
