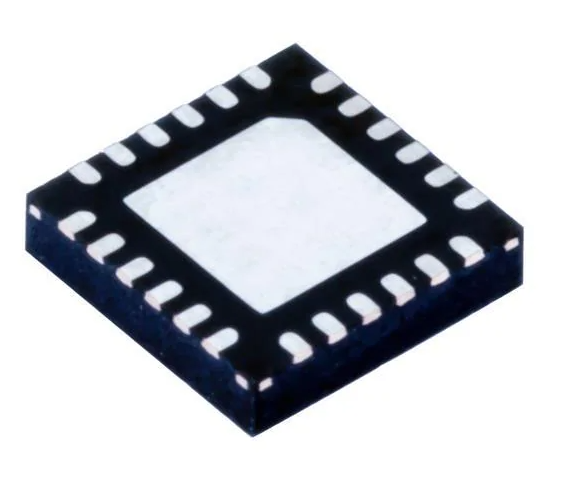

【バイポーラステッピングモータードライバ】DRV8846RGET

Texas Instruments製の18V・1.4Aバイポーラステッピングモータードライバです。2つのフルHブリッジとマイクロステッピング・インデクサを内蔵し、バイポーラ型ステッピングモーターを直接駆動できます。STEP/DIRインターフェースに対応し、フルステップから最大1/32ステップまでのマイクロステッピング制御が可能です。Smart Tuneを含む複数の電流減衰方式に対応しており、滑らかなモーター駆動を実現しやすい構成です。過電流、短絡、低電圧、過熱などの保護機能も備え、プリンター、カメラ、プロジェクターなどの自動機器に適しています。 商品詳細 メーカー：Texas Instruments 製品カテゴリー：モータードライバ 製品種類：ステッピングモータードライバ 商品タイプ：バイポーラ・ステッピングモータードライバ 駆動方式：デュアルHブリッジ 対応モーター：バイポーラ・ステッピングモーター 電源電圧範囲：4～18V 絶対最大電源電圧：20V フルスケール出力電流：1.4A/相（25℃） ピーク出力電流：2A Hブリッジ数：2 制御方式：STEP/DIR マイクロステッピング：最大1/32ステップ 電流制御：PWM電流レギュレーション 減衰方式：Fast、Mixed、Slow、Smart Tune PWMオフ時間：10／20／30µsから設定 内蔵機能：マイクロステッピング・インデクサ、トルクDAC スリープ電流：約1.2µA 保護機能：低電圧ロックアウト（UVLO）、過電流保護、短絡保護、過熱シャットダウン 異常通知：nFAULT端子 動作温度範囲：-40～+85℃ パッケージ：VQFN（RGE） 端子数：24ピン パッケージサイズ：約4×4mm 実装方式：表面実装 主な用途：プリンター、カメラ、プロジェクター、自動機器、各種モーション制御機器など
