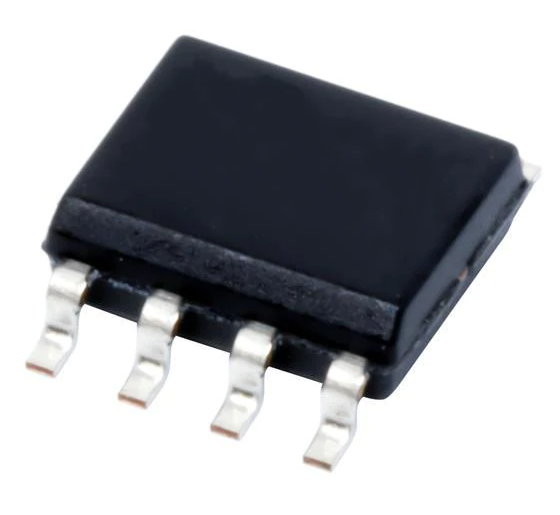

【デュアル低電圧・高精度コンパレータ】LMV762MAX/NOPB

Texas Instruments製のデュアル低電圧・高精度コンパレータです。1つのICに2回路のコンパレータを内蔵しており、2つの入力電圧を比較してデジタル信号として出力する回路をコンパクトに構成できます。2.7～5Vの単一電源で動作し、低消費電力と低入力オフセット電圧を両立した製品です。 入力オフセット電圧は標準200µVと低く、温度範囲全体でも最大1mVに抑えられています。また、CMRR 100dB、PSRR 110dBの高い電源・同相ノイズ除去性能を備えているため、電源電圧や入力信号の変動がある環境でも高精度な電圧比較に利用できます。 出力にはプッシュプル構成を採用しており、外付けプルアップ抵抗を必要とせずにデジタル回路へ接続できます。伝搬遅延時間は標準120nsで、高速な電圧監視やしきい値検出、波形整形などにも適しています。 低消費電力設計も特徴で、1チャネルあたりの標準消費電流は225µAです。小型・低消費電力・高精度が求められる携帯機器、バッテリー駆動機器、センサー回路、電源監視回路など幅広い用途に使用できます。 商品詳細 ・メーカー：Texas Instruments・型番：LMV762MAX/NOPB・製品シリーズ：LMV762・製品種類：コンパレータ・商品タイプ：デュアル低電圧・高精度コンパレータ・回路数：2回路・入力方式：差動入力・出力方式：プッシュプル・シャットダウン機能：非搭載・電源電圧範囲：2.7～5V・標準電源電圧：5V・入力同相電圧範囲：-0.3～3.8V（5V電源時）・入力オフセット電圧：標準0.2mV・入力オフセット電圧（温度範囲）：最大1mV・入力バイアス電流：最大5pA・入力オフセット電流：最大5pA・伝搬遅延時間：標準120ns・最大伝搬遅延時間：225ns・CMRR：標準100dB・PSRR：標準110dB・1チャネルあたりの消費電流：標準225µA・両チャネル消費電流：標準450µA・入力ノイズ：低ノイズ設計・ロジック出力：プッシュプル・動作温度範囲：-40～+125℃・パッケージ：SOIC・パッケージコード：D・端子数：8ピン・実装方式：表面実装・パッケージ形状：SOIC-8・MSL：Level 1（260℃、無制限）・RoHS：対応・REACH：対応・鉛フリー：対応
