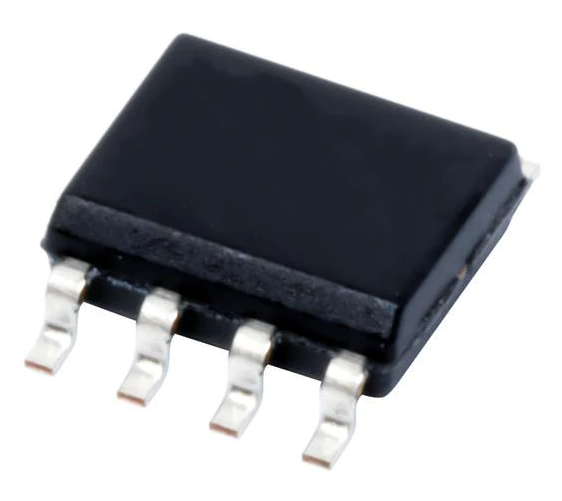

【デュアルオペアンプ】TLV2432AQDRQ1

Texas Instruments製の車載向けデュアル・低オフセット・低消費電力オペアンプです。
2回路のCMOS入力オペアンプを内蔵し、2.7～10Vの低電圧電源で動作します。レール・ツー・レール出力に対応しているため、単一電源動作時でも電源電圧を有効に利用でき、アナログ信号の増幅やバッファ用途に適しています。
500kHzのゲイン帯域幅積と0.25V/µsのスルーレートを備え、低消費電力を重視するセンサ信号処理、モニタリング、計測・制御回路などに適しています。入力同相電圧範囲も広く、5V単一電源では0～4.5Vの入力範囲に対応します。
車載グレードとして-40～+125℃で使用でき、低入力バイアス電流や低ノイズ特性も備えているため、車載センサや電源監視などのアナログ信号処理回路に適した製品です。

商品詳細

• メーカー：Texas Instruments
• 製品シリーズ：TLV2432A-Q1
• 製品タイプ：デュアル・オペアンプ
• アンプ数：2回路
• アーキテクチャ：CMOS
• 電源電圧範囲：2.7～10V
• ゲイン帯域幅積（GBW）：500kHz（代表値）
• スルーレート：0.25V/µs（代表値）
• 入力オフセット電圧：最大950µV（25℃）
• 入力バイアス電流：代表1pA
• 入力バイアス電流：最大60pA
• 入力換算ノイズ電圧：代表18nV/√Hz（1kHz）
• CMRR：代表90dB
• 出力：レール・ツー・レール
• 入力同相電圧範囲：5V単一電源時 0～4.5V（最小）
• 出力電流：代表17mA
• チャネルあたり静止電流：代表100µA
• チャネルあたり電源電流：最大125µA
• 位相反転：なし
• 出力駆動能力：600Ω
• 車載規格：Automotive
• 動作温度範囲：-40～+125℃
• パッケージ：SOIC（D）
• ピン数：8ピン
• パッケージ数量：2,500個（Large T&R）
• 端子仕上げ：NiPdAu
• MSL：Level 1
• RoHS：対応
• 主な用途：センサ信号処理、アナログ信号増幅、バッファ、電源監視、車載計測・制御回路
