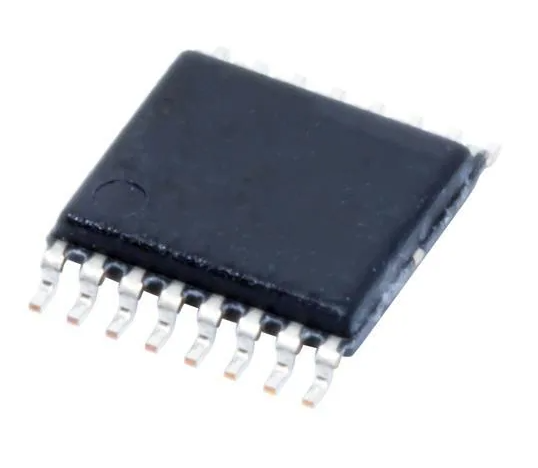

【デコーダ／デマルチプレクサ】CD74HCT238PWR

Texas Instruments製の3-to-8ライン・デコーダ／デマルチプレクサICです。 3本の選択入力を使用して、8本の出力ラインのうち対応する出力を選択する高速CMOSロジックICで、デジタル回路における信号選択やアドレスデコード、デバイス選択などに使用できます。 HCTロジックファミリを採用しており、CMOSによる低消費電力特性と、TTL互換の入力レベルを組み合わせた設計が特徴です。3ビットの入力信号を8種類の出力状態へデコードできるため、複数の回路やデバイスを選択制御する用途に適しています。 8本の出力には反転出力と非反転出力の構成があり、イネーブル入力を組み合わせることで、複数のデコーダを使用したアドレス拡張やデジタル制御回路の構成にも利用できます。16ピンのTSSOPパッケージを採用しているため、一般的なロジックICと比較して基板上の実装面積を抑えやすい点も特徴です。 商品詳細 ・メーカー：Texas Instruments・型番：CD74HCT238PWR・製品カテゴリー：ロジックIC・製品種類：デコーダ／デマルチプレクサ・商品タイプ：3-to-8ライン・デコーダ／デマルチプレクサ・ロジックファミリ：HCT・チャンネル数：1・入力：3ライン選択入力・出力：8ライン・回路構成：1×3：8・機能：3ビット入力による8ライン出力選択・出力構成：反転／非反転出力・電源電圧：4.5～5.5V・電源電圧タイプ：単電源・動作温度範囲：-55～+125℃・最大電源電流：160µA・パッケージ：TSSOP・パッケージコード：PW・ピン数：16ピン・実装方式：表面実装（SMD）
