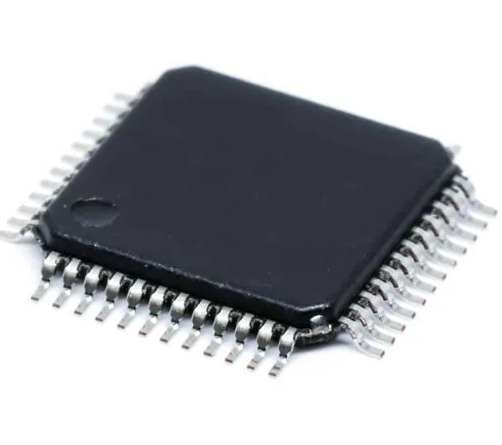

【スマートゲートドライバ】DRV8305NPHPR

Texas Instruments製の三相モーター駆動用スマートゲートドライバICです。 ブラシレスDCモーター（BLDC）や永久磁石同期モーター（PMSM）の駆動回路に使用され、外付けNチャネルMOSFETを制御して三相インバータを構成します。4.4～45Vの動作電圧範囲に対応し、ハイサイドおよびローサイドのゲート駆動回路を3組内蔵しています。3-PWM方式と6-PWM方式の入力制御に対応しており、マイクロコントローラからの信号に基づいてモーターの回転や出力を制御できます。 3つの電流検出用アンプと、3.3Vまたは5Vを出力できる最大50mAのLDOレギュレータを内蔵しています。SPIインターフェースによる設定変更や故障情報の取得にも対応し、過電流検出、過熱警告・停止、MOSFETの貫通電流防止などの保護・診断機能を備えています。48ピンHTQFPパッケージを採用した表面実装型で、車載機器、産業用モーター制御装置、電動機器などの三相モーター駆動回路に使用されます。 商品詳細 ・メーカー：Texas Instruments・型番：DRV8305NPHPR・製品カテゴリー：電源管理IC・製品種類：モーターゲートドライバ・商品タイプ：三相モーター用スマートゲートドライバ・対応モーター：ブラシレスDCモーター（BLDC）、永久磁石同期モーター（PMSM）・動作電圧範囲：4.4～45V・駆動方式：三相ハーフブリッジ・ゲート駆動出力：3ハーフブリッジ・ピークゲート駆動電流：ソース1.25A、シンク1A・PWM入力方式：3-PWM、6-PWM・最大PWM入力周波数：200kHz・電流検出アンプ：3回路・内蔵LDO出力：3.3Vまたは5V・内蔵LDO最大出力電流：50mA・制御インターフェース：SPI・保護・診断機能：過電流監視、ゲートドライバ故障検出、過熱警告・停止、貫通電流防止・追加機能：ゲート駆動スルーレート制御、デッドタイム制御、逆バッテリー保護対応・動作温度範囲：-40～+125℃・パッケージ：HTQFP・端子数：48ピン・パッケージ寸法：約7×7mm・実装方式：表面実装・環境対応：RoHS対応
