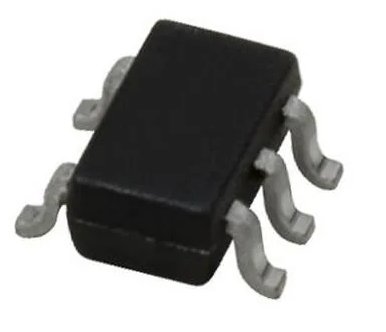

【シングル2入力NANDゲート】M74VHC1GT00DFT2G

onsemi製のシングル2入力NANDゲートロジックICです。 2つの入力信号を論理演算し、両方の入力がHighの場合に出力がLowとなるNAND論理回路を1回路内蔵しています。CMOS構造を採用し、2.0～5.5Vの電源電圧で動作します。入力はTTLレベルに対応しており、異なるロジック回路間の信号接続や、デジタル回路の論理制御などに使用されます。 伝搬遅延時間が短く、静止時の消費電流も小さいため、各種制御回路や信号処理回路に適しています。SC-88Aの小型5ピンパッケージを採用した表面実装タイプで、基板スペースが限られた電子機器にも使用されるロジックICです。 商品詳細 ・メーカー：onsemi・型番：M74VHC1GT00DFT2G・製品カテゴリー：ロジックIC・製品種類：ゲート・インバータ・商品タイプ：シングル2入力NANDゲート・論理機能：NAND・回路数：1回路・入力数：2入力・ロジックファミリー：74VHC・回路技術：CMOS・電源電圧範囲：2.0～5.5V・入力論理レベル：TTL対応・最大静止電流：1µA・出力電流：±8mA・伝搬遅延時間：最大7.5ns（VCC=5V、CL=50pF）・動作温度範囲：-55～+125℃・パッケージ形式：SC-88A（SC-70-5／SOT-353）・端子数：5ピン・実装方式：表面実装
